Ja, je kunt een audio-interface met ADAT uitbreiden als je interface een optische ADAT-ingang heeft. Via één Toslink-kabel krijg je er doorgaans acht extra kanalen bij op 44,1 of 48 kHz. Bij hogere samplefrequenties daalt dat aantal, tenzij je interface Dual ADAT (S/MUX) ondersteunt. De grootste valkuil is niet de kabel, maar de klokinstelling: één apparaat moet altijd de masterklok zijn.
Kort samengevat:
- Bij 44,1 of 48 kHz levert één ADAT-kabel doorgaans acht extra kanalen, maar bij hogere samplefrequenties vermindert dat aantal unless je Dual ADAT ondersteunt.
- Een correcte klokinstelling is cruciaal, omdat beide apparaten altijd exact dezelfde masterklok moeten gebruiken voor een stabiele signaaloverdracht.
- Voor het aansluiten van een ADAT-expander is het belangrijk dat je interface een optische ADAT-ingang heeft en dat je de juiste Toslink-kabels en firmware gebruikt.
- Bij 96 kHz en hoger halveert het aantal beschikbare kanalen tenzij Dual ADAT wordt gebruikt, waardoor het gebruik van meerdere kabels en geschikte hardware noodzakelijk wordt.
- In de meeste gevallen is een ADAT-expander een kosteneffectief alternatief voor het vervangen van de volledige interface als je vooral op 44,1 of 48 kHz werkt.
Inhoudsopgave
- Wat is ADAT Lightpipe en wanneer gebruik je het?
- Checklist: wat je moet controleren op je interface en expander
- Stap-voor-stap: interface met ADAT aansluiten en klokinstellingen regelen
- Diagnose en oplossingen voor veelvoorkomende ADAT-problemen
- ADAT-expander of nieuwe interface: hoe kies je?
- Productcategorieën en advies bij I4studio
- Praktische shortcuts en veelgemaakte fouten
- I4studio: waar koop je ADAT-onderdelen en hoe helpen wij?
- Bronnen
- Veelgestelde vragen
Wat is ADAT Lightpipe en wanneer gebruik je het?
ADAT Lightpipe is een optisch digitaal protocol dat tot acht audiokanalen tegelijk door één dunne glasvezelkabel stuurt. Het werd ontworpen voor tapemachines uit de jaren negentig, maar bleef hangen omdat het simpel, goedkoop en breed ondersteund is. Vrijwel elke serieuze interface met meer dan vier ingangen heeft een ADAT-optical-poort, en dat maakt het protocol nog steeds de meest voor de hand liggende manier om input toe te voegen zonder je hele interface te vervangen.
In de praktijk grijp je naar ADAT in een paar herkenbare situaties:
- Je wilt een vast drumkit-setup opnemen met acht of meer microfoons, zonder telkens te herbekabelen.
- Je hebt meerdere zanglijnen of een koor en mist gewoon kanalen op je bestaande interface.
- Je wilt een aparte hardware-preamp met betere microfoonvoorversterkers toevoegen, zoals een 8-kanaals mic-pre, zonder je interface om te ruilen.
ADAT is minder geschikt zodra je op hoge samplefrequenties veel kanalen nodig hebt. Bij 96 kHz en hoger halveert de capaciteit al snel, en dan loop je tegen praktische grenzen aan die we hieronder verder uitleggen.
Checklist: wat je moet controleren op je interface en expander
Voordat je een expander bestelt, controleer je drie dingen die het verschil maken tussen een werkende uitbreiding en een frustrerende middag met foutmeldingen.
- Heeft je interface een ADAT optical IN? Kijk op de achterkant naar een vierkant optisch poortje, meestal gelabeld “ADAT” of “optical in”. Staat het er niet op de doos maar wel in de handleiding, dan is dat vaak het geval bij compactere modellen zoals de Audient ID14 MKII, die de poort juist wél meelevert.
- Check de kanaalbeperking bij hogere samplefrequenties. Bij 44,1 of 48 kHz krijg je acht kanalen via één kabel. Bij 88,2 of 96 kHz heb je Dual ADAT (ook S/MUX II genoemd) nodig om dezelfde acht kanalen te behouden, en dat vraagt vaak een tweede optische kabel. Bij 176,4 of 192 kHz schakelen veel interfaces de ADAT-poorten volledig uit, zoals bij de Focusrite Scarlett 18i20 het geval is.
- Zorg voor de juiste kabels en firmware. Je hebt Toslink-optische kabels nodig, eventueel een woordklokverbinding via BNC voor extra stabiliteit, en actuele drivers op zowel interface als expander.
Statistiek om te onthouden: acht kanalen bij standaard samplefrequenties is de norm voor ADAT-uitbreiding, maar dat aantal halveert praktisch zodra je naar 88,2 of 96 kHz overschakelt zonder Dual ADAT-ondersteuning.
Stap-voor-stap: interface met ADAT aansluiten en klokinstellingen regelen
Zo sluit je een ADAT-expander praktisch aan, van kabel tot kanaal in je DAW.

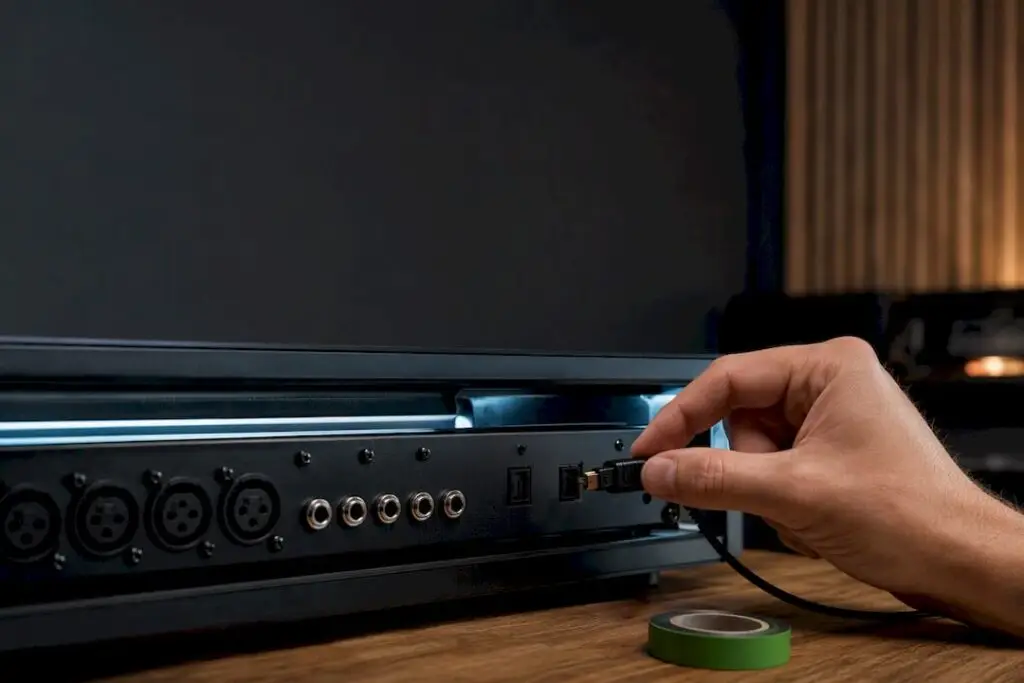

- Verbind de kabel in de juiste richting. De ADAT Out van je expander (bijvoorbeeld een preamp met AD-converter) gaat naar de ADAT In van je hoofdinterface. Draai je dit om, dan krijg je geen signaal.
- Stel één apparaat in als masterklok. Meestal is dat je hoofdinterface. Zet de expander op “slave” of “extern” in zijn eigen klokmenu.
- Controleer de lock-indicator. Vrijwel elke expander heeft een ledje dat groen of stabiel oplicht zodra hij synchroon loopt met de masterklok. Blijft het knipperen, dan is de samplefrequentie niet gelijk.
- Open je DAW en controleer de invoerkanalen. ADAT-kanalen verschijnen meestal als extra nummers achter je bestaande fysieke ingangen, bijvoorbeeld kanaal 9 tot 16. Label ze direct met de naam van het instrument of de microfoon die erop staat.
- Test met een eenvoudig signaal. Praat in een microfoon of speel een toon en controleer of het niveau in de mixer van je interface reageert.
Een concreet voorbeeld: je sluit een 8-kanaals preamp aan om een volledige drumkit op te nemen. De expander verzorgt de voorversterking en AD-conversie, en je hoofdinterface ontvangt alle acht kanalen via één ADAT-kabel. Dat is precies het scenario waarvoor ADAT is uitgevonden.

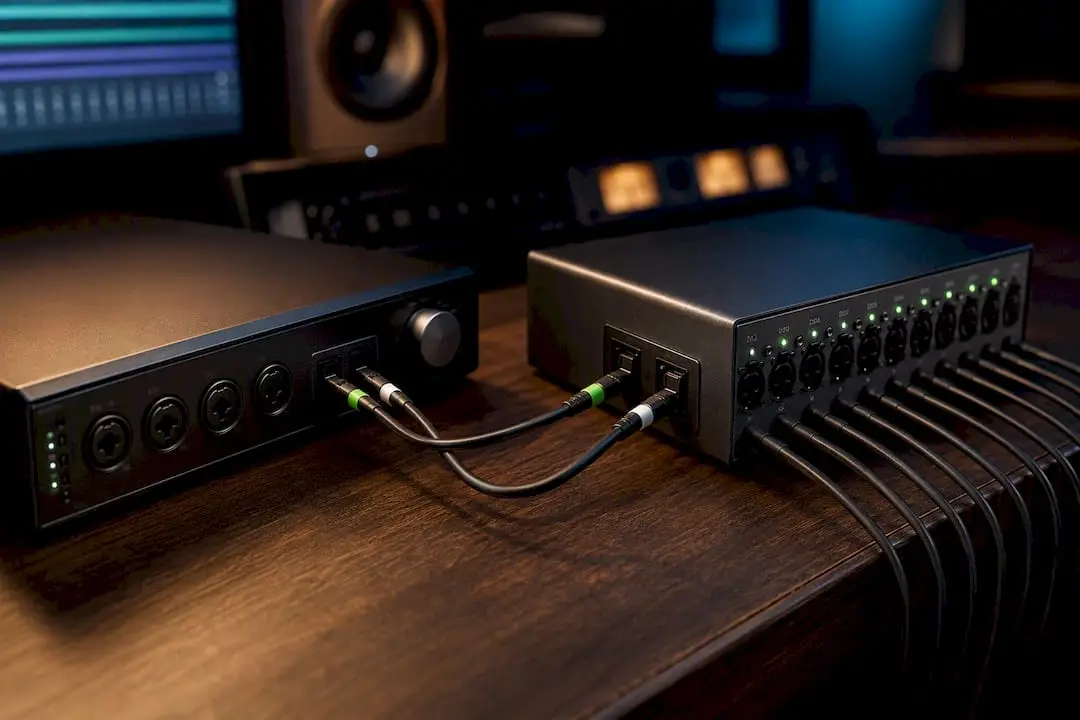

Pro-tip: Label je ADAT-kabels aan beide uiteinden met tape voordat je gaat testen. Bij acht extra kanalen ben je zonder die labels binnen een minuut de tel kwijt over welke microfoon op welk kanaal binnenkomt.
Diagnose en oplossingen voor veelvoorkomende ADAT-problemen
De meeste ADAT-problemen vallen terug op een klein aantal herkenbare oorzaken.
- Geen lock tussen apparaten: controleer eerst of beide apparaten exact dezelfde samplefrequentie gebruiken. Daarna check je of er precies één masterklok is aangewezen, nooit twee.
- ADAT-kanalen verschijnen niet in je DAW: update de drivers van je interface en controleer de mixersoftware. Bij Focusrite-interfaces gebeurt de routing bijvoorbeeld via de bijbehorende controlesoftware, waar je de ADAT-ingangen actief moet toewijzen.
- Ruis of vervorming op ADAT-kanalen: kijk naar je gainstaging op de expander en gebruik pads als het ingangssignaal te heet is. Ook de kwaliteit van de AD-converter in de expander speelt hier een rol.
- Minder kanalen dan verwacht bij hogere samplefrequenties: dit is geen fout maar een bandbreedtelimiet van het protocol zelf. Wie structureel op 96 kHz met veel kanalen wil werken, komt sneller uit bij netwerkaudio of extra interfaces met synchronisatie.
Pro-tip: Sluit bij twijfel over lock-problemen eerst alles los en verbind opnieuw in deze volgorde: kabel eerst, dan stroom aan op de expander, dan pas de interface. Veel lock-fouten ontstaan simpelweg door de opstartvolgorde.
ADAT-expander of nieuwe interface: hoe kies je?
De keuze tussen een expander toevoegen en je hele interface vervangen hangt af van wat je écht mist.
Een expander is de logische stap als je huidige interface verder voldoet, maar je simpelweg meer ingangen nodig hebt of betere preamps wilt. Zo bouw je gefaseerd aan een betere studio zonder alles in één keer te vervangen. Een nieuwe interface wordt logischer zodra je structureel op hoge samplefrequenties met veel kanalen werkt, want daar loopt ADAT tegen zijn grenzen aan.
- Kanaalbehoefte: heb je vier extra kanalen nodig of vijftien? Bij een klein tekort is een expander vaak goedkoper dan een volledig nieuwe interface.
- Samplefrequentie: werk je vooral op 44,1 of 48 kHz, dan is ADAT ruim voldoende. Werk je op 96 kHz met meer dan acht extra kanalen, dan wordt het lastiger.
- Preampkwaliteit: wil je vooral betere microfoonvoorversterkers, dan is een expander met goede preamps zoals een Warm Audio WA73 vaak slimmer dan een dure interface-upgrade.
- Budget: een expander toevoegen is meestal een kleinere investering dan je volledige interface vervangen.
| Scenario | Beste keuze |
|---|---|
| Drumkit opnemen met acht extra mics op 48 kHz | ADAT-expander toevoegen |
| Multi-mic filmopname op 96 kHz met veel kanalen | Nieuwe interface of netwerkaudio overwegen |
| Alleen betere preamps nodig, kanalen zijn genoeg | Expander met eigen AD-converter |
Productcategorieën en advies bij I4studio
I4studio helpt je precies bij de onderdelen die deze uitbreiding vraagt. Zoek je een 8-kanaals preamp met AD-converter voor je ADAT-uitbreiding, dan is de Audient ASP800 een directe optie in ons assortiment. Voor de fysieke verbinding zelf heb je een betrouwbare Toslink-kabel nodig, en die verkopen we in verschillende lengtes.
Kort advies per situatie:
- Twijfel je of je interface geschikt is? Controleer eerst de handleiding op ADAT optical in/out, en lees eventueel meer over de rol van een interface in je studio.
- Wil je liever direct persoonlijk advies over welke combinatie bij jouw opnamesetup past, dan denken we graag mee via onze klantenservice.
Praktische shortcuts en veelgemaakte fouten
Wat we in de praktijk vaak zien: mensen vervangen meteen hun hele interface zodra ze kanalen tekortkomen, terwijl een expander vaak volstaat en veel goedkoper is. Label je kabels en ADAT-kanalen meteen bij het aansluiten, niet achteraf. Test lock altijd met een simpel signaal voordat je een volledige opnamesessie inplant. Twijfel je over de juiste combinatie? Meet, test, en schakel advies in voordat je geld uitgeeft aan de verkeerde oplossing.
— harold
I4studio: waar koop je ADAT-onderdelen en hoe helpen wij?
Er zijn leveranciers die ADAT-kabels, 8-kanaals preamps en converters aanbieden die je nodig hebt voor een stabiele uitbreiding, en die meedenken over welke combinatie past bij jouw opnamesetup en budget.
Naast losse onderdelen bouwen we ook complete, op maat samengestelde studio-pc’s voor audioproductie. Overweeg je toch een grotere upgrade van je hele opnameketen, dan is het interessant om te kijken naar studio-pc-voorbeelden voor de beste configuraties die wij samenstellen. Heb je specifieke vragen over jouw ADAT-uitbreiding of wil je een offerte voor een 8-kanaals preamp inclusief kabels? Neem contact op via de webshop van een specialist voor advies en het samenstellen van een passende configuratie voor jouw studio.
Veelgestelde vragen
Hoeveel kanalen levert ADAT bij 48 kHz?
Bij 44,1 of 48 kHz levert ADAT Lightpipe doorgaans acht kanalen via één optische kabel.
Wat gebeurt er met ADAT bij 96 kHz?
Bij 88,2 of 96 kHz heb je Dual ADAT (S/MUX) nodig om dezelfde acht kanalen te behouden, meestal via twee optische kabels in plaats van één.
Werkt ADAT nog bij 192 kHz?
Bij 176,4 of 192 kHz schakelen veel interfaces de ADAT-poorten volledig uit, zoals bij de Focusrite Scarlett 18i20 het geval is.
Welk apparaat moet de masterklok zijn?
Meestal stel je je hoofdinterface in als masterklok en zet je de expander op “slave” of “extern”, zodat beide apparaten exact synchroon lopen.
Kan I4studio helpen bij het kiezen van een ADAT-expander?
Ja, I4studio adviseert over de juiste combinatie van preamp, converter en kabels voor jouw specifieke opnamesetup en samplefrequentie.
Is een nieuwe interface beter dan een ADAT-expander?
Niet per se. Voor de meeste thuisstudio’s op 44,1 of 48 kHz is een ADAT-expander goedkoper en net zo effectief als een volledig nieuwe interface.
