De belangrijkste prioriteit bij een control room indeling is symmetrie rond de luisterpositie, een correct bepaalde sweet spot en controle over de eerste reflecties. Begin met een snelle meting en de spiegelmethode: dat levert direct een betrouwbaarder stereobeeld en minder luistervermoeidheid op.
Kort samengevat:
- Een symmetrische opstelling en correcte plaatsing van luidsprekers en luisterpositie zorgen voor een betrouwbaar stereobeeld en voorkomen luistervermoeidheid.
- Ruimtes van ongeveer 7 meter lang, 4-6 meter breed en 2,5-3,5 meter hoog vormen een goede basis; groter volume helpt bij lage frequenties.
- Het gebruik van een Reflection Free Zone en een minimale korte reflectietijd van 15 ms is cruciaal voor accuraat monitoren en afmixing.
- Basstraps in de hoeken en een gebalanceerde akoestische behandeling met absorptie en diffusie verbeteren de geluidskwaliteit significant.
- Maatwerkadvies is zinvol bij hardnekkige akoestische problemen of complexe wensen, voor een snelle en effectieve verbetering.
Inhoudsopgave
- Aanbevolen afmetingen en basisruimteplanning voor een control room
- Luisterpositie en luidsprekeropstelling: sweet spot en geometrie
- Akoestische behandeling: RFZ, LEDE, diffusie en basstraps: waar en waarom
- Praktische inrichting en workflow: meubilair, pc’s, rackplaatsing en kabelbeheer
- Checklist en meetbare stappen: van meten tot aanschaffen en valideren
- Verlichting en schermreflecties minimaliseren binnen de control room
- Ventilatie en klimaatbeheersing voor comfortabele en stabiele werkomgeving
- Geluiddichte bouwtechnieken voor isolatie tegen externe geluiden
- Brandveiligheid en nooduitgangen in control room ontwerp
- Wanneer loont maatwerkadvies voor je control room?
- Hulp nodig bij je control room? Dit bieden we
- Veelgestelde vragen
- Bronnen

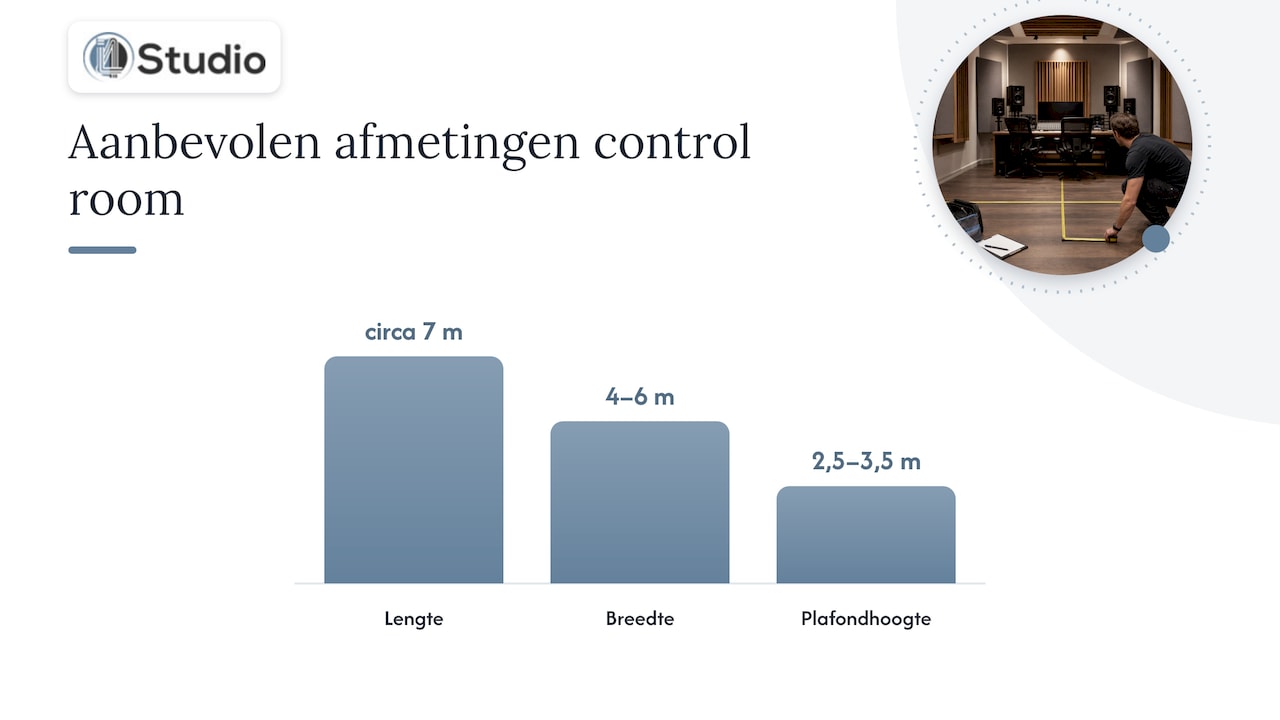

Aanbevolen afmetingen en basisruimteplanning voor een control room
De vorm en het volume van een ruimte bepalen hoeveel akoestische problemen je later moet oplossen. Een werkbaar uitgangspunt is een ruimte met een lengte rond 7 meter, een breedte variërend tussen 4 en 6 meter, en een plafondhoogte tussen 2,5 en 3,5 meter. Groter volume vergemakkelijkt de controle over lage frequenties, zoals ontwerprichtlijnen voor de monitoromgeving beschrijven: hoe meer lucht er in de ruimte zit, hoe minder opstaande golven zich concentreren op een paar hinderlijke frequenties.
Symmetrie rond de lengteas is net zo belangrijk als volume. Een scheve plaatsing van deuren, ramen of schuine wanden zorgt voor een ongelijke reflectiepatroon tussen links en rechts, waardoor het stereobeeld naar één kant trekt en je mixbeslissingen op basis van verkeerde informatie neemt.
Wanneer je een bestaande ruimte aanpast, overweeg dan deze afweging:
- Renoveren loont als de ruimte sterk asymmetrisch is of als het plafond te laag is voor behoorlijk volume.
- Behandeling is economischer als de basisvorm redelijk is maar reflecties en resonanties het probleem vormen.
- Combinatie is meestal nodig aangezien zelfs een goed gevormde ruimte baat heeft bij gerichte absorptie en diffusie.
Praktische ontwerpmethoden die architectuur en akoestische behandeling combineren, zoals beschreven in onderzoek naar geïntegreerd studio-ontwerp, bevestigen dat een doordachte basisvorm het latere behandelingswerk aanzienlijk vereenvoudigt.

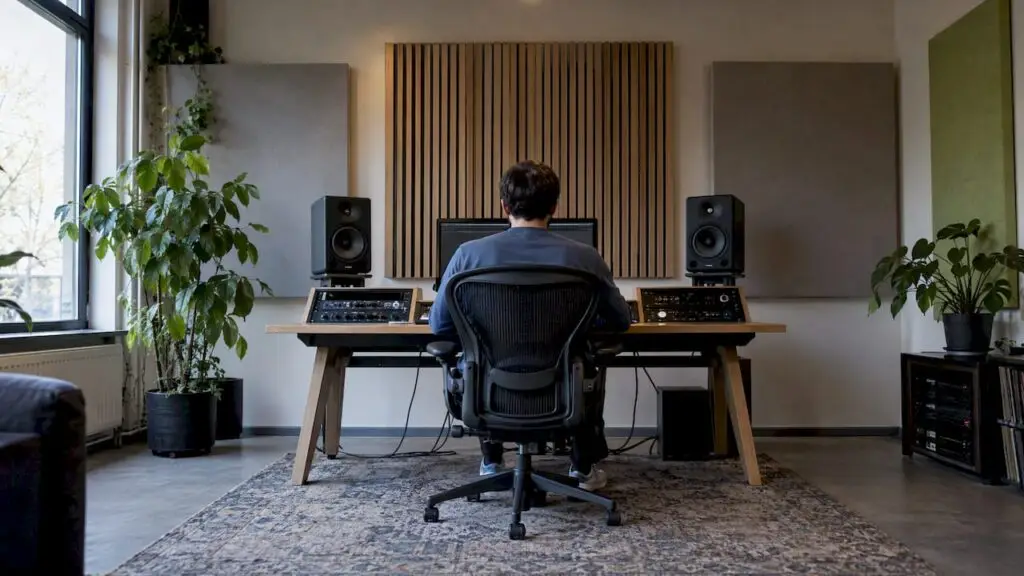

Luisterpositie en luidsprekeropstelling: sweet spot en geometrie
Je sweet spot bepaal je op de longitudinale middenas van de ruimte, op een afstand van de voorwand die een gelijkbenige driehoek vormt met je twee monitors. Deze geometrie is vastgelegd in internationale richtlijnen voor luidsprekeropstelling, waaronder de ITU-R aanbevelingen voor monitoring, die standaard hoeken en afstandsverhoudingen specificeren voor betrouwbare monitoring.
Volg deze stappen om je opstelling te verifiëren:
- Meet de afstand tussen je twee monitors en zorg dat die gelijk is aan de afstand tot je luisterpositie.
- Richt elke monitor zo dat de hoek tussen de monitoras en je oren ongeveer 30 graden bedraagt.
- Plaats de hoogtoner op oorhoogte wanneer je zit, zodat je direct in de as van de luidspreker luistert.
- Houd bij nearfield monitors minimaal een armlengte afstand aan en bij mains een grotere afstand die past bij de ruimte.
- Controleer of je vrij zicht hebt op beide monitors zonder dat een scherm of rack in de weg staat.
Een meetlint, een spiegel en eventueel een laser maken deze controle in een paar minuten mogelijk: leg de spiegel tegen de zijwand op oorhoogte en verschuif je hoofd tot je beide monitors in de spiegel ziet. Op dat punt treedt de eerste zijreflectie op, en daar begint je akoestische behandeling.
Pro-tip: Teken de driehoek eerst op papier met echte maten voordat je meubilair verplaatst: zo voorkom je dat je de luisterpositie later weer moet corrigeren.
Akoestische behandeling: RFZ, LEDE, diffusie en basstraps: waar en waarom
Het Reflection Free Zone principe houdt in dat het gebied rond je oren vrij blijft van vroege reflecties die het directe geluid van je monitors vervalsen. Onderzoek naar controlekamerontwerp beschrijft een Initial Time Delay Gap van minimaal 15 ms als praktisch ontwerpdoel voor de symmetrische inrichting van controlekamers: reflecties die binnen die 15 ms bij je oor aankomen, verstoren je beoordeling van stereobeeld en timbre.
Volgens Dolby-richtlijnen moeten vroege reflecties binnen 15 ms minstens 10 dB lager liggen dan het directe geluid, zoals beschreven in technische documentatie over de monitoromgeving in professionele studio’s. Dat niveauverschil is wat je met absorptie op de first-order reflectiepunten (zijwanden, plafond, voorkant van de mengtafel) probeert te bereiken.
Er zijn drie hoofdstrategieën:
- RFZ houdt de zone rond je hoofd volledig vrij van vroege reflecties door gerichte absorptie op de first-order punten.
- LEDE (Live End Dead End) combineert een dode voorzone met een levendiger, diffuus behandelde achterzone voor meer ruimtelijkheid.
- Gebalanceerde aanpak mengt absorptie vooraan met gecontroleerde diffusie achterin, wat voor veel thuisstudio’s en kleinere control rooms het meest praktisch is.
Een volledig dode ruimte werkt averechts: te veel absorptie maakt langdurig mixen vermoeiend en ontneemt je referentiepunten voor ruimtelijkheid, zoals ook blijkt uit uitleg over absorptie en diffusie in de praktijk. Een dode frontzone gecombineerd met diffuse achterwand houdt het stereobeeld scherp zonder de ruimte akoestisch dood te maken.

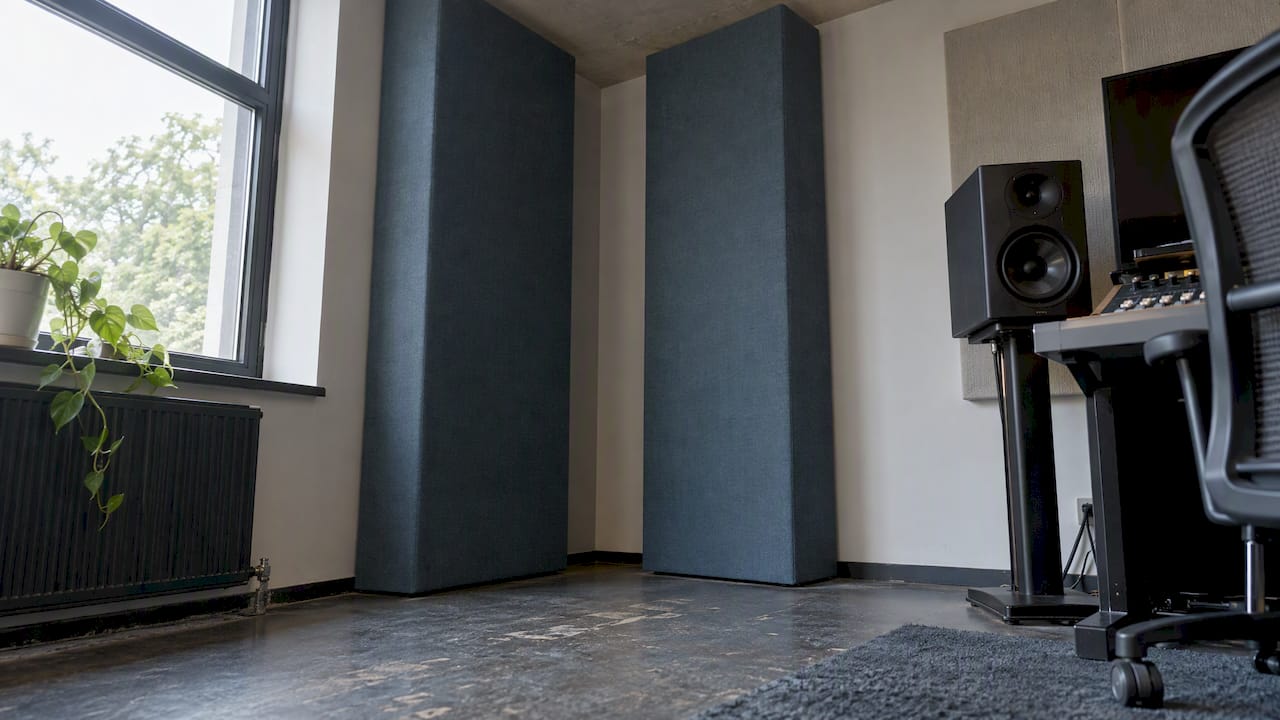

Basstraps verdienen voorrang boven het nastreven van perfecte kamerverhoudingen. Lage frequenties gedragen zich als golven die zich opstapelen in hoeken, en alleen diepe absorptie in die hoeken temt ze effectief. Budgetten zijn volgens praktijkgidsen zoals de gids voor controlekamerontwerp van Sound On Sound vaak beter besteed aan gerichte behandeling en monitorplaatsing dan aan het najagen van ideale ruimteverhoudingen: een kleinere ruimte met goede basstraps presteert vaak beter dan een grotere ruimte zonder lage frequentiebehandeling.
Praktische inrichting en workflow: meubilair, pc’s, rackplaatsing en kabelbeheer
Je werkplek moet akoestisch kloppen én comfortabel zijn voor lange sessies. De hoogte van je console of bureau, je stoel en je monitors moeten op elkaar aansluiten zodat je oren consequent op dezelfde hoogte blijven als de hoogtoner, ook na uren werken.
Maatwerk studio-pc’s horen niet in je directe luisterveld. Plaats de kast en eventuele racks buiten de RFZ, idealiter in een aparte technische ruimte of achter een geluiddempend paneel, zodat ventilatorgeluid en warmteafgifte je monitoring niet beïnvloeden.
Voor een opgeruimde en betrouwbare opstelling:
- Scheid audiokabels van stroomkabels om inductiestoring en bromgeluiden te vermijden.
- Label elke kabel bij de bron en de bestemming, zodat onderhoud en uitbreiding later eenvoudig blijven.
- Gebruik kabelgoten of klittenband in plaats van strak gebundelde tie-wraps, zodat je later makkelijk kunt bijstellen.
Pro-tip: Houd minstens tien centimeter afstand tussen stroom- en signaalkabels waar ze parallel lopen, en kruis ze haaks als ze elkaar moeten passeren.
Checklist en meetbare stappen: van meten tot aanschaffen en valideren
Een goed ontwerp wordt pas waardevol als je het ook kunt verifiëren. Werk onderstaande stappen in volgorde af voordat je grote aankopen doet.
- Meet de ruimte en teken een plattegrond op schaal, inclusief deuren, ramen en vaste obstakels, en markeer de voorgestelde luisterpositie.
- Pas de spiegelmethode toe op beide zijwanden en het plafond om de exacte first-order reflectiepunten te vinden, en controleer met een eenvoudige tijdmeting of de 15 ms ITDG wordt gehaald, zoals praktijkmethoden voor controlekamerontwerp aanraden.
- Volg een logische aanschafvolgorde: begin met first-order absorbers op de zijwanden en het plafond, investeer daarna in basstraps voor de hoeken, en voeg pas daarna diffusie toe aan de achterwand.
- Valideer na installatie met luistersessies op bekende referentietracks, een laagfrequente sweep om resterende modale problemen op te sporen, en stel bij waar nodig.
| Stap | Wat je meet of controleert | Doel |
|---|---|---|
| Plattegrond | Afmetingen, symmetrie-as, obstakels | Luisterpositie correct bepalen |
| Spiegelmethode | First-order reflectiepunten op wanden en plafond | Reflectiepunten lokaliseren voor behandeling |
| Tijdmeting | Initial Time Delay Gap bij de luisterpositie | Streefwaarde van minimaal 15 ms bevestigen |
| Luistersessie | Stereobeeld en laagfrequente sweep | Resultaat valideren na installatie |
Meer achtergrond over ruimteanalyse en de stappen ervoor vind je in onze uitleg over studio-akoestiek inrichten.
Verlichting en schermreflecties minimaliseren binnen de control room
Verlichting beïnvloedt je concentratie tijdens lange mixsessies en kan schermreflecties veroorzaken die je visuele werk bemoeilijken. Vermijd fel direct licht boven of achter je monitorpositie: dat licht valt al snel op je scherm en vermoeit je ogen tijdens het aflezen van meters en software.
Werk met indirecte verlichting, zoals wandgemonteerde armaturen die het licht naar het plafond of de wanden kaatsen in plaats van rechtstreeks op je werkplek. Dimbare LED-strips achter het scherm of de monitoren geven voldoende basisverlichting zonder felle contrasten te creëren tussen je scherm en de rest van de ruimte.
Plaats je scherm haaks op ramen en lichtbronnen, nooit ervoor of erachter, om spiegelingen te voorkomen. Een matte schermcoating of een verstelbare schermkap helpt extra wanneer kunstlicht toch onvermijdelijk schuin invalt.
Houd de kleurtemperatuur van je verlichting neutraal, rond 4000 tot 4500 Kelvin, zodat je visuele waarneming van kleuren in video-editing niet vertekend raakt door een te warme of te koude gloed. Een consistente lichtomgeving helpt ook om vermoeidheid tijdens meerdere uren werk te beperken, wat net zo belangrijk is als de akoestische kant van je indeling.
Ventilatie en klimaatbeheersing voor comfortabele en stabiele werkomgeving
Een control room zonder goede ventilatie wordt binnen een uur onwerkbaar warm en benauwd, vooral met meerdere monitoren, een studio-pc en studioapparatuur die voortdurend warmte afgeven. Een stabiele temperatuur is ook belangrijk voor de betrouwbaarheid van elektronica: te hoge temperaturen verkorten de levensduur van componenten in een maatwerk studio-pc en kunnen leiden tot oververhitting tijdens zware renderprocessen.
Kies voor een airconditioning- of ventilatiesysteem dat stil genoeg is om je monitoring niet te verstoren. Veel standaard airco-units produceren een continu ruisniveau dat hoorbaar is in stille passages, dus een systeem met een laag decibelniveau of een geluiddempende kanaalopbouw is de moeite waard.
Plaats de luchtuitlaat niet direct op je luisterpositie of op je apparatuur, om tocht en stofophoping op gevoelige onderdelen te vermijden. Een constante relatieve luchtvochtigheid tussen 40 en 60 procent voorkomt zowel statische oplading als corrosie van connectoren en printplaten.
Voor kleinere ruimtes zonder centrale klimaatbeheersing is een geïsoleerde ventilatieopening met geluiddempende baffels een werkbare tussenoplossing: die laat frisse lucht door zonder een directe akoestische lek naar buiten te creëren.
Geluiddichte bouwtechnieken voor isolatie tegen externe geluiden
Geluidsisolatie en akoestische behandeling zijn twee verschillende dingen: behandeling bepaalt hoe het geluid binnen de ruimte klinkt, isolatie bepaalt hoeveel geluid naar binnen of naar buiten lekt. Voor een control room is beide nodig, zeker als de ruimte grenst aan andere kamers, een opnameruimte of de buitenwereld.
De meest effectieve aanpak is een “doos-in-doos” constructie: een binnenwand die mechanisch loskoppelt van de buitenwand, met een luchtspouw ertussen. Massa en ontkoppeling werken samen: hoe zwaarder en losser de constructie, hoe minder trillingen doorgegeven worden.
Let op deze punten bij de bouw:
- Dubbele wanden met luchtspouw verminderen geluidsoverdracht aanzienlijk meer dan een enkele, dikkere wand.
- Veerrails of ontkoppelde profielen voorkomen dat trillingen via het skelet van de wand naar de andere kant lopen.
- Afdichting van kieren en doorvoeren rond deuren, stopcontacten en kabeldoorvoeren is net zo belangrijk als de wand zelf, aangezien een klein gat al veel van het isolatie-effect kan wegnemen.
Deuren zijn vaak de zwakste schakel: een standaard binnendeur isoleert veel minder dan de wand ernaast, dus een massieve deur met goede afdichtingsstrips rond de kozijn maakt een merkbaar verschil.
Brandveiligheid en nooduitgangen in control room ontwerp
Akoestische behandeling en geluiddichte constructies mogen de brandveiligheid nooit in de weg staan. Een goed ontworpen control room houdt rekening met vluchtwegen vanaf de eerste schetsen, niet als latere toevoeging.
Zorg dat de deur naar buiten opent in de richting van de vluchtroute en dat niets, inclusief rekken, kabelgoten of akoestische panelen, de doorgang versmalt. Gebruik brandvertragende of brandklasse-gecertificeerde materialen voor absorptiepanelen en isolatie, vooral in ruimtes waar elektronica en veel bekabeling samenkomen.
Plaats rookmelders zodanig dat ze niet afgeschermd worden door akoestische panelen aan het plafond, aangezien dichte absorptiematerialen de detectie van rook kunnen vertragen. Houd bij de plaatsing van een studio-pc en overige apparatuur voldoende ventilatieruimte aan, zodat warmteopbouw niet alleen een akoestisch maar ook een brandveiligheidsrisico wordt.
Controleer lokale regelgeving voor vluchtweglengte en nooduitgangen voordat je een bestaande ruimte ombouwt tot control room: dit varieert per gebouw en gemeente, en een professional kan dit voor je specifieke situatie beoordelen.
Wanneer loont maatwerkadvies voor je control room?
Eigen metingen en de stappen in dit artikel brengen je al een flink stuk verder, maar niet elke ruimte laat zich met standaardoplossingen temmen. Bij hardnekkige modale problemen, complexe doorvoerwensen of combinatie met video-editing merken we dat gericht advies en maatwerk sneller tot een werkbaar resultaat leiden dan verder experimenteren.
Begin zelf met meten en de spiegelmethode, en schakel pas daarna advies in wanneer de resultaten tegenvallen of wanneer je een maatwerk studio-pc of volledige realisatie overweegt. Die combinatie van eigen diagnose en professionele input voorkomt dat je dubbel investeert in verkeerde oplossingen.
— harold
Hulp nodig bij je control room? Dit bieden we
Zodra je weet waar je eerste reflecties zitten en welk volume je ruimte nodig heeft, is de volgende stap het invullen van die indeling met de juiste apparatuur. We leveren maatwerk studio-pc’s voor audio en video, akoestische panelen en persoonlijk advies over de combinatie van hardware en behandeling, afgestemd op stabiliteit en lage latentie.
Op i4studio vind je de categorieën die direct aansluiten op dit artikel:
- Studio pc’s vanaf € 1.099,00 eenmalig, geconfigureerd voor audio- en videowerk.
- Akoestische panelen en advies voor absorptie, diffusie en basstraps op maat van je ruimte.
- Studio monitoren die passen bij de geometrie die je in dit artikel hebt bepaald.
- Audio-interfaces voor een stabiele signaalketen zonder ruis of latency.
Twijfel je over de juiste combinatie voor jouw ruimte? Vraag een adviesgesprek aan via I4studio en we denken met je mee over de volgende stap.
Veelgestelde vragen
Wat is de belangrijkste vuistregel voor control room afmetingen?
Een werkbaar startpunt is een ruimte van ongeveer 7 meter lang, 4 tot 6 meter breed en een plafondhoogte tussen 2,5 en 3,5 meter, zoals beschreven in richtlijnen voor de monitoromgeving. Groter volume vergemakkelijkt de controle over lage frequenties, maar symmetrie rond de luisterpositie is minstens zo belangrijk als de exacte maten.
Wat betekent RFZ en waarom streef je naar 15 ms?
RFZ staat voor Reflection Free Zone, het gebied rond je luisterpositie dat vrij blijft van vroege zijreflecties. Ontwerprichtlijnen voor symmetrische controlekamers noemen een Initial Time Delay Gap van minimaal 15 ms als praktisch streefdoel, zodat je oren het directe geluid van de monitor eerst en onvervalst ontvangen.
Is LEDE beter dan een gebalanceerde akoestische aanpak?
Geen van beide is universeel beter: LEDE combineert een dode voorzone met een levendige achterzone, terwijl een gebalanceerde aanpak absorptie vooraan mengt met gecontroleerde diffusie achterin. Voor veel kleinere control rooms werkt de gebalanceerde aanpak praktischer, omdat een volledig dode ruimte volgens uitleg over absorptie en diffusie sneller tot luistervermoeidheid leidt.
Moet ik eerst de kamer verbouwen of eerst akoestisch behandelen?
Begin met meten en de spiegelmethode om te zien of het probleem in de vorm van de ruimte zit of in het ontbreken van behandeling. Praktijkgidsen zoals de gids voor controlekamerontwerp wijzen uit dat gerichte behandeling en monitorplaatsing vaak sneller resultaat geven dan het najagen van perfecte kamerverhoudingen.
Wat kost een maatwerk studio-pc voor een control room?
Een maatwerk studio-pc begint vanaf 1099 €, afgestemd op stabiele audio- en videoverwerking. De exacte configuratie en prijs hangen af van je specifieke werklast, zoals het aantal sporen, plugins of videobewerkingstaken dat je draait.
Bronnen
- Room Acoustic Design of the Queensland University of Technology Creative Industries Precinct Phase 2 (CIP2)
- CONTROL ROOM DESIGN: THE MONITORING ENVIRONMENT — George L. Augspurger
- ITU‑R Recommendations for broadcast sound production (BS series)
- Integrated Architectural and Acoustical Design of Media Recording Studios — AES
- The SOS guide to control room design — Sound On Sound
