Voer alle apparatuur via één geaard stopcontact of stekkerdoos, gebruik gebalanceerde XLR/TRS-verbindingen voor elke lange kabelrun en breek een gevonden aardlus altijd op de audio-zijde, met een ground-lift of DI-box. Dat verwijdert in de meeste studio’s het merendeel van de brom. Verwijder nooit de netaarde van een apparaat om storing te bestrijden: dat is een veiligheidsrisico, geen oplossing.
Kort samengevat:
- Het gebruik van één geaard stopcontact en gebalanceerde XLR of TRS-kabels minimaliseert de kans op brom in studio’s.
- Een ster-topologie voor de voeding, waarbij alle apparatuur vanaf één geaard punt wordt gevoed, is de meest effectieve oplossing tegen aardlussen.
- Het nooit verwijderen van de aardpin uit stekkers is essentieel voor de veiligheid en het voorkomen van elektrische storingen.
- Voorkom dat je de probleemoorzaak mist door elke ingreep één voor één te testen en te documenteren.
- Start bij het oplossen van brom altijd met het consolideren van de voeding en juiste kabelkeuze, voordat je naar ground-lift of transformatoren grijpt.
Inhoudsopgave
- Kabels aanleggen zonder brom: checklist in 8 stappen
- Hoe je voeding en aarding inricht om grondlussen te voorkomen
- Kabelkeuze en routing die interferentie minimaliseren
- Hoe vind je de bron van een aardlus of storing?
- Hoe pakt I4studio bromvrije installaties aan?
- Wat de meeste gidsen over brom over het hoofd zien
- Advies en apparatuur voor een bromvrije studio
- Bronnen
- Veelgestelde vragen
Kabels aanleggen zonder brom: checklist in 8 stappen
Een aardlus of elektromagnetische storing vind je meestal binnen een half uur als je systematisch werkt. De volgorde hieronder gaat van de meest waarschijnlijke oorzaak naar de minst waarschijnlijke, zodat je niet blindelings kabels gaat vervangen voordat je de echte bron kent.
- Sluit interface, monitors en outboard-gear aan op dezelfde stekkerdoos of hetzelfde stopcontact. Vermijd gedaisy-chainde stekkerdozen die via verschillende wandcontacten lopen.
- Vervang ongebalanceerde kabels (TS, RCA) door gebalanceerde XLR- of TRS-verbindingen waar dat mogelijk is.
- Zet de ground-lift op je DI-box of interface-voeding aan en luister naar het effect. Noteer het resultaat voordat je verder gaat.
- Kruis stroom- en signaalkabels altijd onder een hoek van 90 graden en houd stroombundels en signaalbundels fysiek gescheiden.
- Vervang kabels die al langer verdacht ruisen voordat je verder zoekt naar een structurele oorzaak.
- Werk als tijdelijke test op batterijvoeding, bijvoorbeeld met een laptop, om een laadpad als bron van storing uit te sluiten.
- Documenteer welke ingreep de brom liet verdwijnen. Dat bespaart je bij een volgende storing uren zoekwerk.
- Houd de storing aan en lijkt die samen te hangen met de huishoudelijke installatie, schakel dan een gecertificeerde elektricien in.
Pro-tip: Test altijd één wijziging per keer. Verwissel je twee kabels en verander je gelijktijdig een stekkerdoos, dan weet je nooit welke ingreep het probleem oploste.
Hoe je voeding en aarding inricht om grondlussen te voorkomen
Een aardlus ontstaat zodra een signaalpad via meerdere routes naar de aarde loopt. Elk apparaat moet in principe één earth-current path hebben; zodra er twee paden ontstaan, tussen bijvoorbeeld twee verschillende stopcontacten met elk hun eigen aardweerstand, loopt er een kleine spanning door de kabelscherm mee. Die spanning hoor je als een constante bromtoon, meestal rond 50 Hz of een veelvoud daarvan.
De meest betrouwbare oplossing is een ster-topologie: alle apparatuur voedt vanuit één centraal, geaard punt, in plaats van een cascade van stekkerdozen die achter elkaar hangen. Dit consolideren van de voeding is doorgaans de grootste en veiligste winst bij het bestrijden van hum in een studio-omgeving, en het is ook de eerste stap die de meeste praktijkgidsen aanraden.
Een paar zaken helpen je die ster-layout goed uit te voeren:
- Gebruik zware verlengkabels om stroom terug te voeren naar remote rigs, in plaats van losse stekkerdozen achter elkaar te schakelen.
- Monteer racks waar chassiscontact ongewenst is met nylon isolatiebusjes, en let bewust op de chassisaarde van elk apparaat.
- Voer alle interfaces, monitors en outboard-units via hetzelfde circuit, ook als dat een extra verlengkabel kost.
- Overleg bij twijfel met een elektricien over alternatieven zoals een aparte aardpen of “earthing plug”, in plaats van zelf aan de bedrading te sleutelen.
Verwijder nooit de aardpin van een stekker om brom te bestrijden. Dat lijkt een snelle fix, maar het maakt de installatie levensgevaarlijk bij een defect. Studio’s met alleen laptops of tablets zonder vaste netaarde draaien vaak probleemloos, maar zodra je een audio-interface aansluit op een solide, geaard punt, verdwijnen storingen die met een drijvende aarde wél optraden. Een geaard stopcontact is dus niet optioneel: het is de basis waarop de rest van je bekabeling steunt.
Kabelkeuze en routing die interferentie minimaliseren
Het type kabel dat je gebruikt bepaalt voor een groot deel of storing wel of niet doordringt. Gebalanceerde XLR- en TRS-kabels dragen het signaal via twee aders in tegengestelde fase plus een aparte afscherming, waardoor opgepikte ruis zich in beide aders opheft. Ongebalanceerde RCA- en TS-kabels missen die bescherming en zijn daarom alleen geschikt voor korte, lokale verbindingen, bijvoorbeeld tussen een synthesizer en een mengtafel op dezelfde meter.
Bij de afscherming zelf maakt het materiaal verschil. Een gevlochten (braided) scherm biedt doorgaans een lagere en stabielere weerstand dan een foliescherm, en dat is precies waarom het belangrijk is bij langere kabelruns: een hogere shield-weerstand vergroot de common-impedance coupling tussen aarde en signaal, en dat hoor je terug als brom.

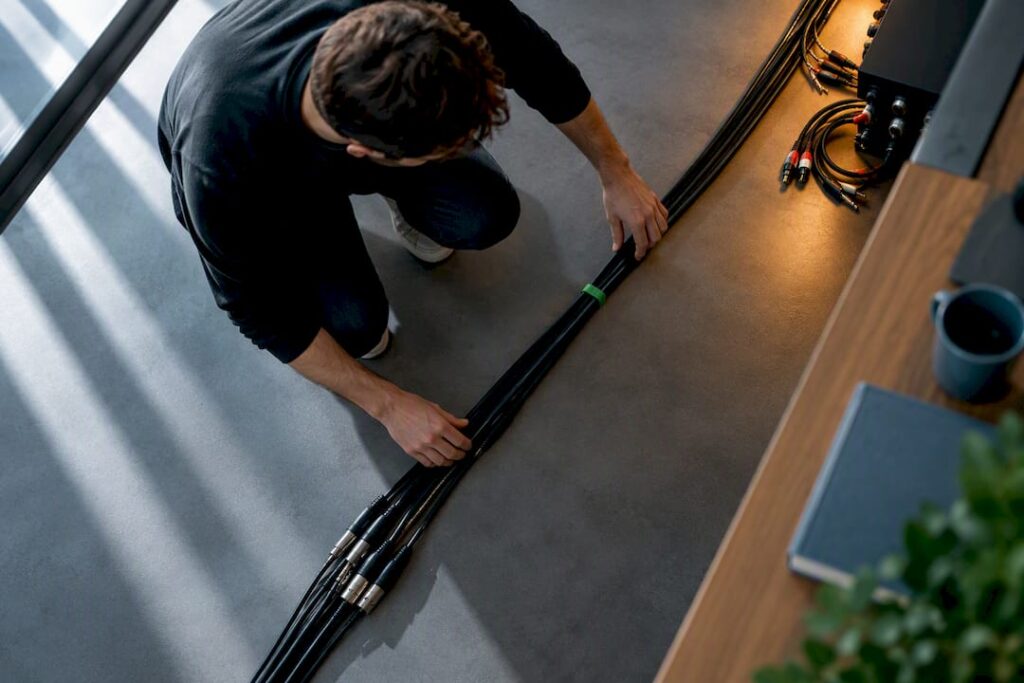

Voor de fysieke routing gelden een paar vaste regels:
- Gebruik XLR of TRS voor microfoons en alle monitorlijnen; bewaar RCA en TS voor korte, lokale schakelingen.
- Bundel signaalkabels onderling, maar houd stroomkabels in een eigen bundel gescheiden van de signaalbundel.
- Kruis stroom- en signaalkabels altijd onder 90 graden en houd waar mogelijk 10 tot 15 centimeter afstand, zoals ook aanbevolen wordt in praktijkgidsen over kabelscheiding.
- Boven een bepaalde lengte, meestal enkele tientallen meters, is een DI-box of isolatietransformator een betrouwbaarder oplossing dan nog langere gebalanceerde kabels.
Goed kabelmanagement is dus niet alleen esthetiek. Het is de eerste verdedigingslinie tegen elektromagnetische inductie, nog voordat je een enkele ground-lift hebt aangeraakt. Wie meer wil weten over het verschil in ruisgedrag tussen kabeltypes, leest verder in de uitleg over balanced audio.
Hoe vind je de bron van een aardlus of storing?
Een storing systematisch opsporen begint met een baseline: minimaliseer de signaalketen tot het hoogst noodzakelijke en verhoog de gain tijdelijk om de brom goed hoorbaar te maken. Zo weet je zeker dat je een echt verschil hoort bij elke volgende stap, in plaats van te twijfelen of een wijziging iets deed.
- Koppel apparaten één voor één los, in plaats van meerdere tegelijk, om precies te bepalen welke verbinding het luspad veroorzaakt.
- Schakel de ground-lift op je DI-box of interface in en beoordeel het effect direct.
- Blijft de brom hoorbaar, overweeg dan een isolatietransformator tussen de twee apparaten die de lus vormen.
- Vervang de verdachte kabel om een beschadigde afscherming uit te sluiten, en controleer connectoren op oxidatie of losse pinnen.
- Documenteer elk testresultaat, ook de negatieve, zodat je bij een volgende storing niet dezelfde doodlopende paden opnieuw doorloopt.
Pro-tip: Een ground-lift op een interface of DI-box is de niet-invasieve eerste stap. Werkt dat niet, dan is een isolatietransformator meestal effectiever dan nog een kabel vervangen. Blijft het probleem aanhouden en lijkt het verbonden met de huisinstallatie zelf, schakel dan een gecertificeerde elektricien in voordat je verder experimenteert. Voor interface-specifieke storingsproblemen is de gids over audio-interface problemen oplossen een goed vervolg.
Hoe pakt I4studio bromvrije installaties aan?
We ontwerpen en leveren maatwerk studio-pc’s, adviseren over kabelmanagement en denken mee bij de inrichting van complete installaties. De configuraties die in de praktijk het vaakst brom voorkomen, delen drie kenmerken: ster-voeding vanuit één geaard punt, gebalanceerde monitorruns over de volledige lengte, en een DI-box op elk instrument dat rechtstreeks op de interface aansluit.
- Ster-voeding voorkomt dat verschillende aardpotentialen tussen apparaten een lus vormen.
- Gebalanceerde XLR-runs naar de monitors elimineren het grootste deel van de opgepikte ruis over langere afstanden.
- Een DI-box tussen instrument en interface breekt de lus op de audio-zijde, zonder dat je aan de netaarde moet komen.
Wie een nieuwe studio-pc of interface aanschaft en meteen goed advies wil over de bekabeling ernaartoe, vindt bij studio-pc voorbeelden een goed vertrekpunt voor de rest van de opstelling.

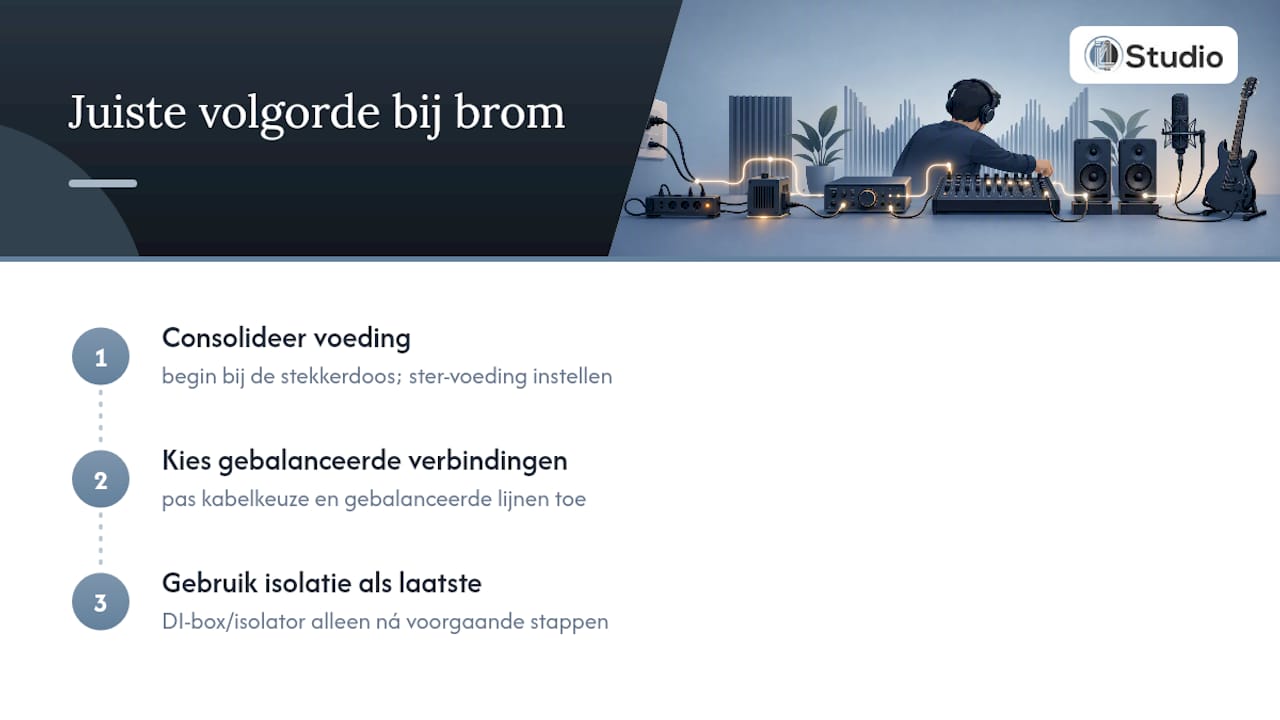

Wat de meeste gidsen over brom over het hoofd zien
De meeste artikelen over brom in studio’s behandelen ground-lifts en isolatietransformatoren als eerste redmiddel. Dat is de verkeerde volgorde. Een DI-box of isolator maskeert een probleem dat vaak al opgelost was geweest met een goed ingerichte ster-voeding en de juiste kabelkeuze. Wie meteen naar de transformator grijpt, mist de kans om te leren waar de lus in zijn eigen installatie zit, en loopt bij de volgende studio-uitbreiding tegen dezelfde storing aan.
Wat mij betreft is de grootste misvatting dat brom een audioprobleem is. Het is een elektrisch probleem dat zich via audio manifesteert. Een technicus die alleen aan kabels en connectoren denkt, negeert de stroomkring erachter, terwijl juist die stroomkring meestal de daadwerkelijke oorzaak is. Begin dus altijd bij de stekkerdoos, niet bij de kabel.
De praktijkles is simpel: consolideer eerst je voeding, kies daarna gebalanceerde verbindingen, en grijp pas als laatste naar isolatie. Wie die volgorde omdraait, betaalt uiteindelijk meer, in tijd en in apparatuur, voor hetzelfde resultaat.
— harold
Advies en apparatuur voor een bromvrije studio
Dit is het alternatief voor losse zoekacties naar kabels, adapters en interfaces bij verschillende webshops: hier combineer je advies, apparatuur en een maatwerk studio-pc in één aanspreekpunt, afgestemd op lage latentie en een stabiele signaalketen.
Twijfel je of jouw huidige interface de oorzaak van de brom is, of ben je toe aan een upgrade die vanaf het begin goed geaard en gebalanceerd is opgezet? Bekijk het assortiment audio-interfaces en vraag advies over de juiste ster-voeding voor jouw opstelling. Voor studio’s die naast de elektrische kant ook de akoestiek willen aanpakken, geven we advies over akoestische panelen op maat van de ruimte. Wil je meteen een compleet, bromvrij ingerichte studio-pc-opstelling, inclusief kabelkeuze? Neem contact op voor een offerte via I4studio.
Bronnen
- Understanding & Solving Ground Loops (Sound On Sound)
- Understanding, Finding, & Eliminating Ground Loops in Audio & Video Systems (Jensen Transformers seminar)
Veelgestelde vragen
Wat is de snelste manier om brom te verwijderen?
Voer alle apparatuur via één geaard stopcontact of stekkerdoos en vervang ongebalanceerde kabels door gebalanceerde XLR- of TRS-verbindingen. Blijft de brom hoorbaar, schakel dan een ground-lift op de DI-box of interface in.
Mag ik de aardpin van een stekker verwijderen om brom te stoppen?
Nee, dat is nooit een veilige oplossing en verhoogt het risico op elektrocutie bij een defect apparaat. Breek een aardlus altijd op de audio-zijde, via een ground-lift of isolatietransformator, en laat de netaarde intact.
Waarom helpt een gebalanceerde XLR-kabel tegen brom?
Een gebalanceerde kabel draagt het signaal via twee aders in tegengestelde fase, waardoor opgepikte ruis zich in beide aders opheft voordat die de interface bereikt. Ongebalanceerde RCA- en TS-kabels missen die bescherming en zijn daardoor gevoeliger voor storing over langere afstanden.
Helpt I4studio bij het inrichten van een bromvrije studio?
I4studio levert en configureert audio-interfaces en geeft advies over kabelmanagement en ster-voeding bij nieuwe installaties. Bekijk de audio-interfaces of vraag advies over een complete, bromvrije opstelling.
Kan een laptop zonder netaarde toch brom veroorzaken?
Ja, een drijvende aarde op een laptop kan storing veroorzaken zodra die wordt aangesloten op een interface die wél solide geaard is. Het toevoegen van een stevige aardverbinding aan de interface verwijdert in dat geval meestal het probleem.
