Kamer modes zijn de resonantiefrequenties die ontstaan wanneer staande golven tussen twee of meer wanden van je studio heen en weer bewegen. Bereken je deze modi, dan krijg je een concrete lijst van probleemfrequenties, meestal onder 300 Hz, die om gerichte behandeling vragen. De workflow is simpel: meet je kamer, reken de modale frequenties uit, verifieer ze met een meting en behandel de zwaarste modi als eerste.
Kort samengevat:
- Kamermodi zijn vooral relevant onder de Schroeder‑frequentie, waar ze de klankkleur beïnvloeden en gericht behandeld moeten worden bij kleine kamers.
- Het berekenen van axiale modi met de formule f = n·c/(2·dimensie) geeft de eerste probleemfrequenties, maar metingen blijven essentieel voor nauwkeurigheid.
- In de praktijk zijn vooral de eerste axiale modi en clusters ervan belangrijk voor gerichte akoestische behandeling, meestal tot ongeveer 300 Hz.
- Voor effectieve behandeling moeten antinodes in hoeken en tegen wanden worden aangepakt, afhankelijk van de modale frequenties en kamervorm.
- Vraag advies en meetgegevens aan bij gespecialiseerde partijen zoals I4studio voor begeleiding bij het selecteren en plaatsen van akoestische panelen.
Inhoudsopgave
- Wanneer moet je kamer modes berekenen studio breed aanpakken?
- Formules en snelrekenregel voor axiale, tangentiële en oblique modi
- Rekenvoorbeeld: van meetlint tot modale lijst
- Metingen verifiëren met REW: sweep, waterfall en impulsrespons
- Van berekening naar behandeling: welk paneel waar
- Checklist: van meting naar bestelling
- Waarom rekenmodellen zelden het hele verhaal zijn
- Akoestisch advies en panelen bestellen bij I4studio
- Bronnen
- Veelgestelde vragen
Wanneer moet je kamer modes berekenen studio breed aanpakken?
Modal analyse is geen luxe voor elke ruimte. In kleine kamers, meestal met een bescheiden volume, liggen de eerste axiale modi zo laag dat ze bijna elke basnoot kleuren. Dat is precies het volume waarin de meeste homestudio’s en kleine controlekamers vallen, en waar nearfield monitoring en zware bastraps het verschil maken tussen een mix die klopt en een die thuis anders klinkt dan overal elders.
Modes beïnvloeden je beslissingen op twee manieren. Tijdens opnamen bepalen ze waar een bronsignaal onnatuurlijk dreunt of net ontbreekt. Tijdens mixen bepalen ze of je basbeslissingen vertrouwt of voortdurend compenseert voor een kamer die liegt.
De Schroeder‑frequentie is de grens waarboven het geluidsveld statistisch gedrag vertoont en modi los van elkaar minder relevant worden. Beneden die grens domineren losse, individueel identificeerbare modi je klankbeeld, en daar concentreer je de berekening en de behandeling.
- Kleine kamers hebben minder modi, maar die modi zijn zwaarder en breder voelbaar.
- Boven de Schroeder‑frequentie wordt behandeling breder en minder mode‑specifiek.
- Elke opname- of mixbeslissing onder die grens is gevoelig voor plaatsing van bron en luisterpositie.
Formules en snelrekenregel voor axiale, tangentiële en oblique modi
De volledige formule voor elke modale frequentie is f(n1,n2,n3) = (c/2) × √((n1/L)² + (n2/W)² + (n3/H)²), waarbij L, W en H de lengte, breedte en hoogte van de kamer zijn in meters en n1, n2, n3 gehele getallen (0, 1, 2, 3…) die de modeorde aangeven. Deze algemene modale formule dekt alle drie de modustypen in één berekening.
Voor de meeste praktijkgevallen volstaat de eenvoudigere axiale snelweg: f = n·c/(2·dimension). Vul voor dimension steeds één van de drie kamermaten in en je krijgt direct de axiale modi langs die as.
Statistiek: de geluidssnelheid c bedraagt ongeveer 343 m/s bij 20 °C. Bij koudere studio’s, bijvoorbeeld 15 °C, daalt c licht, wat je modale frequenties een fractie lager verschuift dan bij kamertemperatuur.
Niet elke modus telt evenveel. Axiale modi zijn energetisch dominant: ze ontstaan tussen twee parallelle vlakken en veroorzaken de sterkste anti‑nodes bij de wanden. Tangentiële modi, tussen vier vlakken, liggen ongeveer 3 dB lager in energie. Oblique modi, tussen alle zes vlakken, zijn zo’n 6 dB zwakker en meestal minder kritisch voor behandeling.
- Reken eerst de axiale modi voor n = 1 tot en met 3 per dimensie.
- Voeg tangentiële modi toe zodra je de belangrijkste axiale clusters kent.
- Oblique modi reken je alleen door als je budget en tijd overhoudt voor fijnafstemming.
- Ga niet verder dan ongeveer 300 Hz: daarboven neemt de modale dichtheid snel toe en wordt losse berekening minder nuttig.
Rekenvoorbeeld: van meetlint tot modale lijst
Neem een controlekamer van 4,20 meter lang, 3,10 meter breed en 2,50 meter hoog. Meet met een laser‑afstandsmeter voor een nauwkeurigheid binnen enkele centimeters, want een afwijking van 10 centimeter op de lengte verschuift je laagste mode al met een paar hertz.
- Bereken de eerste axiale mode over de lengte: f = 1 × 343 / (2 × 4,20) ≈ 40,8 Hz.
- Bereken de tweede axiale mode over dezelfde as: f = 2 × 343 / (2 × 4,20) ≈ 81,7 Hz.
- Herhaal voor de breedte: eerste mode f = 343 / (2 × 3,10) ≈ 55,3 Hz, tweede mode ≈ 110,6 Hz.
- Herhaal voor de hoogte: eerste mode f = 343 / (2 × 2,50) ≈ 68,6 Hz, tweede mode ≈ 137,2 Hz.
- Leg de uitkomsten naast elkaar en zoek clusters: hier liggen 55,3 Hz en 68,6 Hz relatief dicht bij elkaar, wat wijst op een breed, moeilijk te behandelen dubbelprobleem rond die band.
Zulke coincidenties vertellen je waar je paneeldikte en plaatsing extra aandacht verdienen. Twee modi die binnen 10 tot 15 Hz van elkaar liggen, versterken elkaar hoorbaar en vragen vaak om breedbandige absorptie in plaats van een smal afgestemde resonator.
Metingen verifiëren met REW: sweep, waterfall en impulsrespons
Een berekening is een voorspelling, geen meting. REW gebruikt een logaritmisch swept‑sine signaal voor een snelle en nauwkeurige impulsresponsmeting, wat betrouwbaarder is dan willekeurige ruis of MLS‑methoden bij het opsporen van modale pieken.
Voor een goede meetopstelling plaats je de microfoon op de luisterpositie, op oorhoogte, en de speaker op de plek waar je monitor straks staat. Houd het niveau ruim onder clipping en meet meerdere posities met averaging om toevalspieken uit te sluiten.
- Zet de microfoon precies op de toekomstige luisterpositie, niet ergens in het midden van de kamer.
- Vermijd clipping door het uitgangsniveau eerst laag te zetten en pas op te bouwen.
- Meet minimaal drie posities rond het hoofdluisterpunt voor een representatief beeld.
- Herhaal de meting na elke wijziging aan panelen of meubels.
In de waterfall‑grafiek zoek je naar hoge, langzaam vervagende ridges: dat zijn de modi met de langste nagalmtijd en dus de grootste hoorbare impact. Een korte, snel wegvallende piek in de impulsrespons is meestal minder problematisch dan een lage, breed uitgesmeerde ridge die minuten lang nazindert.
Pro-tip: vergelijk je berekende axiale frequenties direct met de pieken in de waterfall. Wijkt een gemeten piek meer dan 10 Hz af van je berekening, dan speelt waarschijnlijk meubilair of een niet‑rechthoekige wand een rol, en reken je beter met de gemeten waarde verder.
Van berekening naar behandeling: welk paneel waar
Een berekende modale lijst is pas nuttig als je weet welk type absorptie waar hoort. Voor brede, hoogenergetische problemen in het lage frequentiebereik volstaan poreuze panelen vaak niet: daar werken afgestemde resonatoren of Helmholtz‑oplossingen beter, omdat ze energie bij een specifieke frequentie wegnemen zonder de hele kamer dood te dempen.

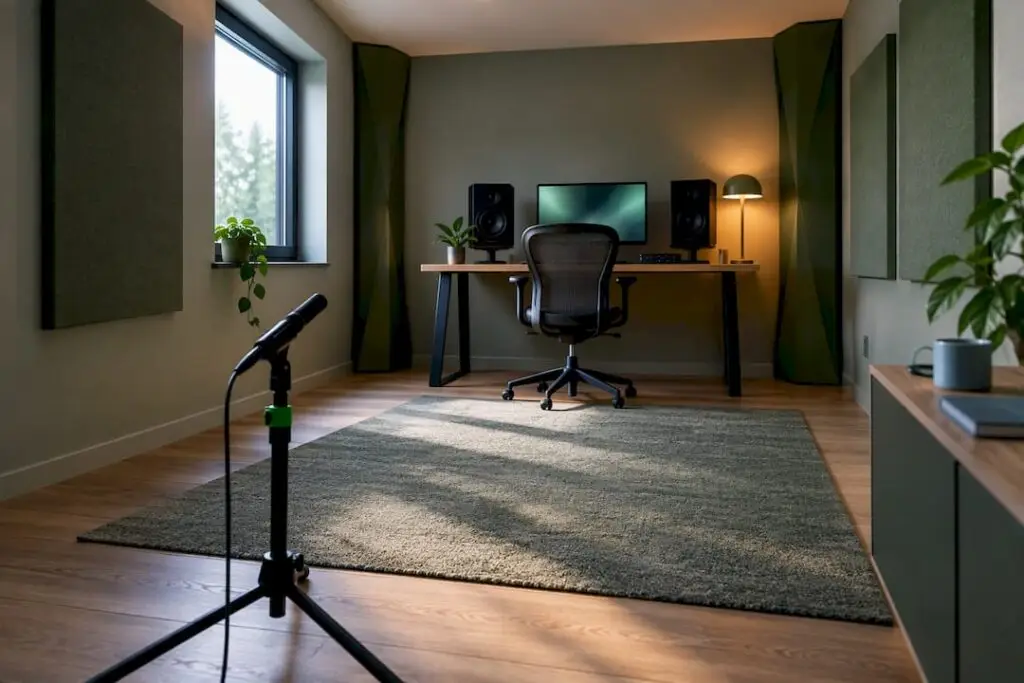

Plaatsing volgt de fysica van de mode. Axiale modi hebben hun antinodes, de plekken met de hoogste druk, in de hoeken en tegen de wanden. Dat maakt hoekplaatsing van bastraps effectiever dan een paneel los in de ruimte, en het verklaart waarom basstraps in de hoeken doorgaans meer opleveren dan dezelfde hoeveelheid materiaal verspreid over vlakke wanden.
Als vuistregel geldt: hoe lager de frequentie, hoe dikker of dieper je absorptiemateriaal moet zijn om nog effectief te zijn. Een paneel van 5 centimeter werkt goed vanaf ongeveer 500 Hz, maar onder 100 Hz heb je eerder 20 tot 30 centimeter diepte of een resonator nodig om dezelfde band te vangen.
Ontwerpregel: kies bij een nieuwe kamer liever een verhouding zoals 1:1,28:1,54 dan een kubus of simpele 1:2‑verhouding. Klassieke Bolt‑area verhoudingen spreiden de modale frequenties gelijkmatiger, wat behandeling achteraf minder zwaar maakt.
Je luisterpositie beïnvloedt hoeveel je van een mode hoort, los van de behandeling. Sta je precies op een antinode, dan hoor je een bulk. Verschuif je monitor of luisterstoel een paar tientallen centimeters, dan kan je al in een rustiger drukzone terechtkomen. Zie ook de gids over opstelling van studiomonitoren voor concrete plaatsingsprincipes.
- Poreuze panelen: geschikt vanaf circa 250 tot 500 Hz, afhankelijk van dikte.
- Helmholtz‑ of membraanresonatoren: geschikt voor smalle, hardnekkige pieken onder 150 Hz.
- Hoekplaatsing: prioriteit bij axiale modi met hun antinode tegen de wand.
- Luisterpositie verschuiven: gratis eerste stap voordat je materiaal bestelt.
Checklist: van meting naar bestelling
Een modale berekening is pas compleet als hij leidt tot een concrete actie, niet tot een spreadsheet die in een la verdwijnt.
- Meet lengte, breedte en hoogte van de kamer nauwkeurig, inclusief afwijkingen door schuine wanden of verlaagde plafonds.
- Bereken de axiale modi voor n = 1 tot 3 per dimensie met de snelrekenregel.
- Verifieer de belangrijkste modi met een REW‑meting op de echte luisterpositie.
- Prioriteer modi met de hoogste energie en de langste nagalm in de waterfall.
- Bestel gerichte behandeling of vraag advies aan bij een leverancier zoals I4studio.
Voor een zinvolle opdracht aan een akoestisch adviseur lever je minimaal de drie kamerafmetingen, foto’s van de ruimte inclusief meubilair, en indien mogelijk een REW‑meetbestand aan. Zo kan een leverancier de berekening toetsen aan de werkelijke situatie in plaats van te gokken op een lege doos.
| Stap | Wat je nodig hebt | Resultaat |
|---|---|---|
| Meten | Laser‑afstandsmeter of meetlint | Exacte L, W, H |
| Berekenen | Formule f = n·c/(2·dimension) | Lijst modale frequenties |
| Verifiëren | REW, microfoon, speaker | Gemeten pieken en waterfall |
| Behandelen | Panelen, resonatoren, plaatsing | Vlakker basverloop |

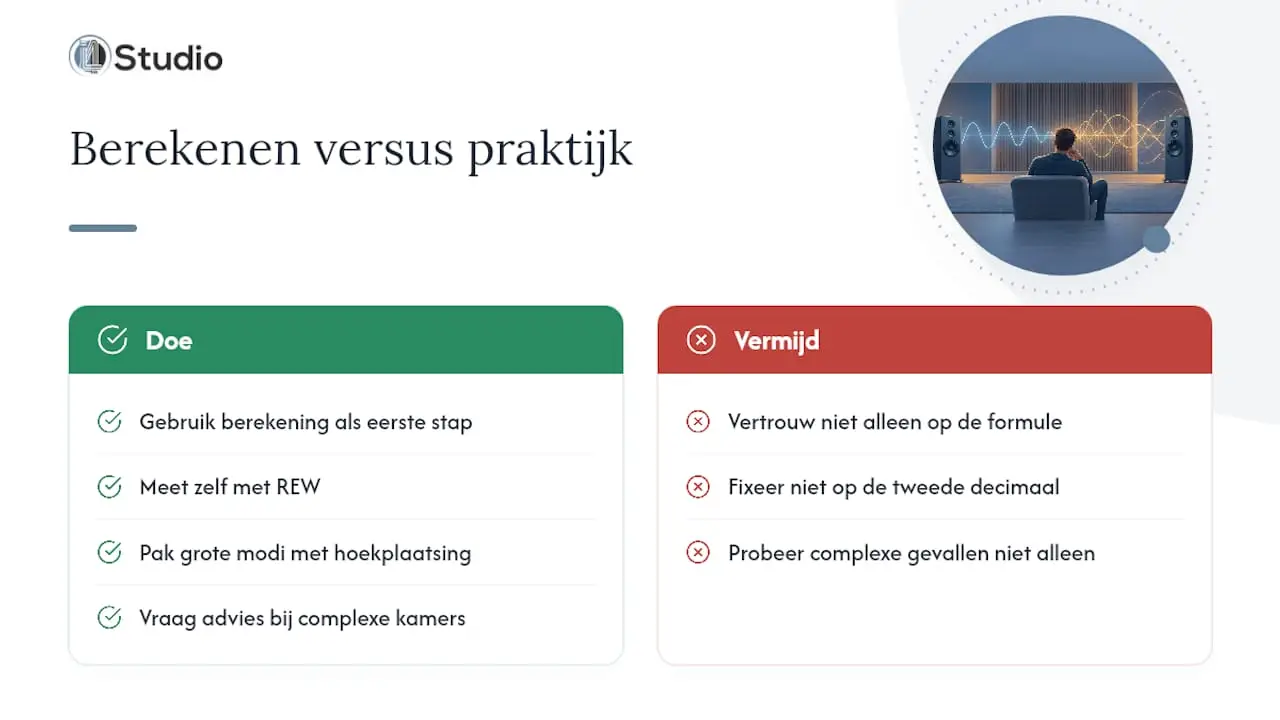

Waarom rekenmodellen zelden het hele verhaal zijn
Een formule gaat uit van een lege, perfect rechthoekige doos. Je studio is dat nooit. Racks, een bank, een schuine wand of een deuropening verschuiven de werkelijke resonantie soms een paar hertz ten opzichte van je berekening, en praktijkstudies bevestigen dat berekende en gemeten pieken uiteenlopen vooral boven 120 Hz en in kamers die niet perfect rechthoekig zijn.
Dat is geen argument tegen berekenen. Het is een argument om berekenen te zien als de eerste stap, niet als het eindpunt. Zolang je zelf meet, met REW verifieert en de grootste modi met eenvoudige hoekplaatsing aanpakt, kom je een heel eind zonder externe hulp.
Waar het ingewikkelder wordt, is bij ongelijke kamers, open verbindingen naar andere ruimtes, of wanneer je budget bepaalt hoeveel paneel je precies nodig hebt. Dan telt praktijkervaring met echte materialen en echte kamers zwaarder dan een tweede decimaal in je formule, en is een adviestraject via bijvoorbeeld akoestische panelen van I4studio vaak sneller dan zelf verder puzzelen.
— harold
Akoestisch advies en panelen bestellen bij I4studio
Zelf rekenen en meten met REW geeft je een solide startpunt, maar de vertaling naar het juiste paneel, de juiste dikte en de juiste plek blijft het lastigste deel. I4studio combineert kennis van hoogwaardige apparatuur met hands-on advies over akoestiek, zodat je berekende modale lijst ook echt in behandeling wordt omgezet.
Heb je je kamerafmetingen, een foto van de ruimte en idealiter een REW‑meetbestand? Stuur die mee bij een adviesaanvraag over akoestische panelen en je krijgt gerichte suggesties in plaats van generieke tips. Wie meteen verder wil, bekijkt het assortiment akoestische panelen of vraagt advies aan via de website. Bouw je liever een complete opnamewerkplek, dan vind je bij I4studio ook Studio PC’s vanaf € 1.099 op maat voor audio en video, naast audio-interfaces en studiomonitoren om je meetopstelling compleet te maken.
Bronnen
Voor eigen metingen is REW de standaardkeuze: gratis, nauwkeurig en met ingebouwde waterfall‑analyse. Voor snelle controle van formules gebruik je een room mode calculator op basis van Bolt‑area verhoudingen. Voor technische onderbouwing en validatie van de grenzen van berekening raadpleeg je AES‑onderzoek naar kleine ruimtes.
- REW help (REWhelp.pdf)
- AcousPlan — Recording studio acoustic design
- Room mode calculator & uitleg (sengpielaudio)
- AES paper — Small rooms: room response analysis to acoustic design
Veelgestelde vragen
Wat zijn kamer modes precies?
Kamer modes zijn staande golven die ontstaan tussen wanden, vloer en plafond van een ruimte en die bepaalde basfrequenties versterken of uitdoven. Axiale modi tussen twee vlakken zijn het sterkst, gevolgd door tangentiële en oblique modi die respectievelijk zwakker zijn.
Hoe bereken ik kamer modes voor mijn studio?
Meet lengte, breedte en hoogte, en vul die in de formule f = n·c/(2·dimension) in, met c ongeveer 343 m/s. Herhaal dit voor elke dimensie en voor n = 1, 2 en 3 om de eerste axiale modi te vinden.
Wat is de Schroeder‑frequentie en waarom is die belangrijk?
De Schroeder‑frequentie is het omslagpunt waarboven modale pieken opgaan in een statistisch geluidsveld. Beneden die grens domineren losse, individueel berekenbare modi je klankbeeld, en daar concentreer je de behandeling.
Waarom komt mijn berekende mode niet overeen met mijn meting?
Meubilair, schuine wanden en niet‑rectangulaire geometrie verschuiven de werkelijke resonantie ten opzichte van de theoretische formule. Onderzoek naar kleine ruimtes bevestigt dat afwijkingen vooral boven 120 Hz optreden, wat meting met REW noodzakelijk maakt naast de berekening.
Kan I4studio helpen bij het kiezen van de juiste panelen?
Ja, I4studio adviseert over akoestische panelen op basis van je kamerafmetingen en metingen. De actuele prijzen en het assortiment vind je op de pagina voor akoestische panelen.
