Een line conditioner maakt je stroom schoner. Een UPS houdt je apparatuur draaiend als de stroom wegvalt. Dat is het verschil. Een line conditioner (ook wel power conditioner genoemd) filtert ruis, vangt pieken op en verdeelt je stopcontacten over digitale en analoge apparatuur. Een UPS heeft een accu. Bij een stroomstoring krijg je zo tijd om je sessie op te slaan en je studio-pc netjes af te sluiten. Voor de meeste studio’s is de vraag dus niet welke van de twee je kiest. De vraag is welke apparatuur je op welk apparaat aansluit. Hieronder lees je hoe beide werken en wat het verschil is tussen een line-interactive en een online UPS. Je leest ook welke opstelling past bij jouw thuisstudio, projectstudio of montageplek.
Kort samengevat
- Line conditioner: filtert netruis, beschermt tegen pieken en scheidt digitale en analoge groepen. Hij heeft geen accu, dus er is geen back-up bij stroomuitval.
- UPS: levert accustroom bij uitval of spanningsdips. Ideaal voor je studio-pc, NAS en externe schijven. Een UPS filtert alleen lang niet altijd de ruis die je in je audio hoort.
- Line-interactive of online: line-interactive is zuinig en volstaat voor de meeste studio-pc’s. Een online UPS (dubbele conversie) schakelt zonder onderbreking en is beter bij echt onrustige netspanning.
- Pure sinus is verplicht: kies voor een studio-pc altijd een UPS met pure sinus-uitgang, zeker bij voedingen met actieve PFC.
- Beste aanpak: een conditioner voor je audio-apparatuur en een pure sinus UPS voor je computer. De twee vullen elkaar aan.
Inhoudsopgave
- Wat doet een line conditioner precies?
- Wat doet een UPS?
- Line-interactive vs online UPS: de verschillen op een rij
- Waarom pure sinus onmisbaar is voor je studio-pc
- Line conditioner en UPS naast elkaar
- Welke oplossing past bij jouw studio?
- Zo bouw je een tweelaagse stroomopstelling
- Onze kijk: stabiliteit begint bij de stroom
- Stel je studio compleet samen
- Veelgestelde vragen
- Bronnen
Wat doet een line conditioner precies?
Een line conditioner zit tussen het stopcontact en je apparatuur. Hij doet drie dingen:
- Filteren. Het lichtnet bevat hoogfrequente storing van dimmers, laders, koelkasten en schakelende voedingen. Een goede conditioner dempt die ruis over een breed frequentiegebied. Zo komt er minder storing in je signaalketen terecht.
- Piekbeveiliging. Korte spanningspieken, bijvoorbeeld door het in- en uitschakelen van zware apparaten, worden afgevlakt voordat ze je interface of monitoren bereiken.
- Verdelen. Betere studiomodellen hebben gescheiden groepen stopcontacten voor digitale apparatuur, analoge apparatuur en apparaten met een hoge stroomvraag, zoals eindversterkers. Zo lekt storing van je computer minder snel door naar je preamps.
Wat een conditioner niet doet: stroom leveren als het net wegvalt. Valt de stroom uit, dan valt alles uit wat erop is aangesloten. Een conditioner is dus een apparaat voor stroomkwaliteit, niet voor stroomcontinuïteit.
Differentiële ruis en common-mode ruis
Voor een studio zijn twee soorten netruis van belang. Differentiële ruis zit tussen fase en nul en is met goede filtering prima te verminderen. Common-mode ruis zit tussen nul en aarde en is lastiger. Een whitepaper van PowerVar over het verschil tussen een UPS en een power conditioner stelt dat je voor het echt elimineren van common-mode ruis een scheidingstransformator nodig hebt. De meeste standaard UPS’en hebben die niet. Volgens dezelfde whitepaper voert goede piekbeveiliging bij voorkeur geen storing af naar de aarde. Een vervuilde aarde is namelijk een bekende bron van brom en grondlussen.
Dat laatste is voor studio’s belangrijk. Veel bromproblemen beginnen niet bij de stroomkwaliteit zelf, maar bij aarding en bekabeling. Lees daarom ook waarom een geaard stopcontact in je studio onmisbaar is en ons stappenplan voor bromvrije kabels in je studio. Een grondlus door slecht gelegde kabels lost een conditioner niet op.
Wat doet een UPS?
Een UPS (uninterruptible power supply) heeft een accu en een omvormer. Valt de netspanning weg of zakt die te ver in, dan neemt de accu het over. Afhankelijk van vermogen en accucapaciteit heb je een paar minuten of langer om je project op te slaan en af te sluiten. Zit je midden in een mixsessie of draait er een lange export? Dan is dat het verschil tussen een kleine onderbreking en een beschadigd projectbestand.
De meeste UPS’en hebben ook piekbeveiliging op hun uitgangen. Maar een UPS is in de eerste plaats gebouwd voor IT-apparatuur, niet voor een lage ruisvloer in je audio. Juist daar zit het misverstand: een UPS vervangt geen line conditioner.
Er zijn drie hoofdtypen:
Offline (standby) UPS
De eenvoudigste variant. Je apparatuur draait op netstroom en pas bij uitval schakelt de UPS over op de accu. Er is weinig of geen spanningsregeling. Voor een studio-pc is dit meestal te beperkt, en goedkope modellen leveren vaak geen pure sinus.
Line-interactive UPS
Een line-interactive UPS vangt kleine spanningsschommelingen zelf op, zonder naar de accu te schakelen. Volgens Sikich gebeurt dat met een autotransformator die de spanning verhoogt of verlaagt. Dit heet ook wel AVR (automatische spanningsregeling). Pas bij een echte storing of een grote afwijking gaat de accu aan het werk, na een korte omschakeltijd.
Online UPS (dubbele conversie)
Een online UPS zet de netstroom continu om naar gelijkstroom en weer terug naar wisselstroom. Je apparatuur draait dus altijd op de omvormer. Valt het net weg, dan hoeft er niets om te schakelen: de omschakeltijd is nul, omdat de stroom al via de omvormer loopt. De uitgang staat daardoor los van wat er op het net gebeurt.
Line-interactive vs online UPS: de verschillen op een rij
Op deze vraag lopen de meeste studio-eigenaren vast. Beide zijn serieuze opties. Wat je kiest, hangt af van je stroomsituatie en je apparatuur.
| Kenmerk | Line-interactive UPS | Online UPS (dubbele conversie) |
|---|---|---|
| Omschakeltijd naar accu | Kort, enkele milliseconden | Geen |
| Spanningsregeling | Via AVR, in stappen | Continu, uitgang volledig opnieuw opgebouwd |
| Energieverbruik | Lager, hoger rendement | Hoger door continue conversie |
| Warmte en ventilatorgeluid | Minder | Meer, let op in je regiekamer |
| Belasting van de accu bij onrustig net | Schakelt vaker naar accu | Accu blijft gespaard |
| Prijs | Lager | Hoger |
| Geschikt voor | Vrijwel elke moderne studio-pc | Gevoelige of kritieke apparatuur, onstabiel net |
Een paar punten om bij stil te staan:
- Rendement en warmte. Volgens Eaton is line-interactive een efficiënte topologie die minder warmte ontwikkelt. Online modellen verbruiken door de dubbele conversie meer. Een korte omschakeling vangt een moderne computervoeding doorgaans zonder problemen op, omdat de condensatoren in de voeding even energie vasthouden.
- Onrustig net. Uit een technische vergelijking van APC blijkt dat een online UPS beter presteert waar de netspanning vaak afwijkt. Een line-interactive model schakelt in die situatie vaak naar de accu, en dat gaat ten koste van de levensduur van de accu.
- Geluid. Een online UPS draait continu op de omvormer en heeft vaak actieve koeling nodig. Zet zo’n apparaat bij voorkeur in een machinekamer of een kast, niet naast je opnamemicrofoon.
In de meeste woningen en studio’s is de netspanning stabiel genoeg voor een goede line-interactive UPS. Werk je in een bedrijfspand met zware machines op dezelfde groep? Of zie je regelmatig lampen flikkeren en apparaten herstarten? Dan is een online model het overwegen waard.
Waarom pure sinus onmisbaar is voor je studio-pc
Netstroom is een vloeiende sinusgolf. Goedkope UPS’en bootsen die op accu na met een getrapte golfvorm, vaak ‘gesimuleerde’ of ‘gemodificeerde sinus’ genoemd. Sikich legt uit dat een pure sinus de netstroom nauwkeurig nabootst. Een gesimuleerde golfvorm kan bij gevoelige apparatuur juist problemen geven.
Voor een studio-pc is dit geen detail. Krachtige computervoedingen gebruiken actieve PFC (power factor correction). Op een gesimuleerde sinus kan zo’n voeding gaan zoemen, onverwacht uitschakelen of op termijn slijten. Dan werkt je back-up niet op het moment dat je hem nodig hebt: bij een stroomstoring. Controleer daarom in de specificaties:
- Uitgang op accu: ‘pure sine wave’ of ‘zuivere sinus’.
- Compatibiliteit: expliciet vermeld ‘Active PFC compatible’.
- Vermogen: in watt, niet alleen in VA. Tel het opgenomen vermogen van je pc, beeldschermen en eventuele externe opslag op en houd ruime marge.
- Stopcontacten: het aantal uitgangen op de accu. Niet elke uitgang van een UPS is accu-gevoed.

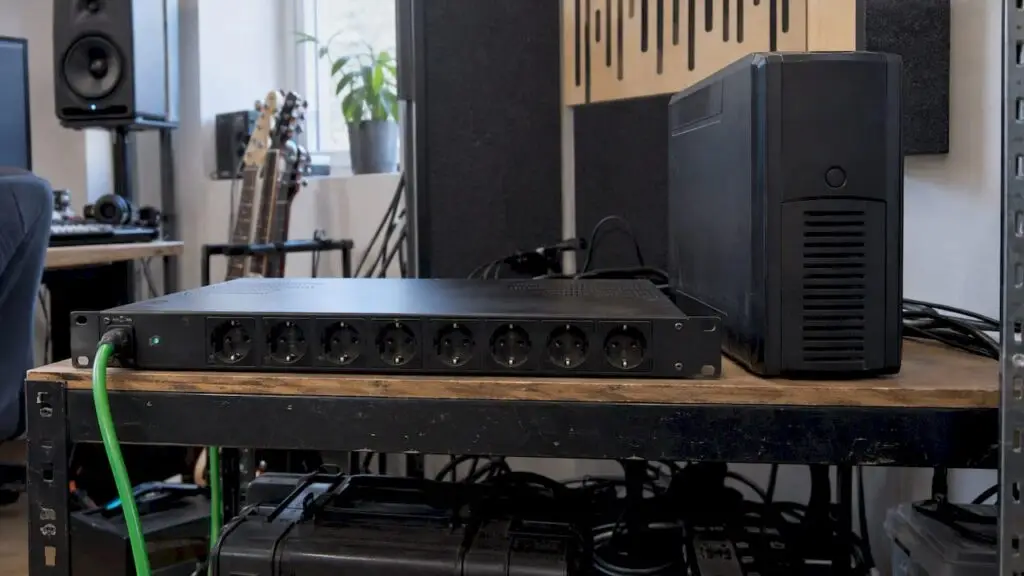

Line conditioner en UPS naast elkaar
Zet je de twee apparaten naast elkaar, dan zie je dat ze verschillende problemen oplossen.
| Functie | Line conditioner | UPS |
|---|---|---|
| Back-up bij stroomuitval | Nee | Ja |
| Piekbeveiliging | Ja | Meestal ja |
| Ruisfiltering voor audio | Ja, het hoofddoel | Beperkt, verschilt per model |
| Gescheiden groepen digitaal/analoog | Bij studiomodellen | Zelden |
| Spanningsregeling | Bij sommige modellen | Line-interactive en online: ja |
| Ventilatorgeluid | Meestal stil | Vaak een ventilator |
| Typische plek | Rack, bij je audio-apparatuur | Onder het bureau, bij de pc |
Kort gezegd: de conditioner beschermt je geluid, de UPS beschermt je werk.
Welke oplossing past bij jouw studio?
Thuisstudio met laptop of compacte opstelling
Werk je met een laptop, een audio-interface en een paar actieve monitoren? Dan heeft je laptop al een eigen accu en voegt een UPS weinig toe. De logische eerste stap is hier een goede conditioner of een gefilterde stekkerdoos met piekbeveiliging, plus een goed geaarde installatie.
Producer met desktop studio-pc
Hier wordt een UPS interessant. Een stroomstoring tijdens het opslaan van een groot project kan bestanden beschadigen. De beste balans tussen prijs en bescherming voor de meeste producers: een line-interactive UPS met pure sinus voor je pc en schermen, en een conditioner voor je interface, monitoren en outboard.
Video-editor met lange renders
Lange exports en renders zijn kwetsbaar. Een korte dip kan uren werk kosten. Kies een UPS met genoeg vermogen voor je workstation onder volle belasting, inclusief GPU. Koppel de UPS via USB aan je computer, zodat die bij langere uitval automatisch afsluit.
Professionele studio of studio met veel analoge apparatuur
Met preamps, compressors, een analoge console of synthesizers wil je de laagste ruisvloer. Een rackmount conditioner met gescheiden groepen voor digitaal, analoog en hoge stroomvraag is hier standaard. Voor de computer, de opslag en eventueel de netwerkapparatuur komt daar een pure sinus UPS bij. Is het net onrustig, kies dan bij voorkeur een online model.
Zo bouw je een tweelaagse stroomopstelling
- Begin bij de installatie. Controleer de aarding en zet audio bij voorkeur op een eigen groep. Onze gids voor een betrouwbare en veilige stroomvoorziening in je studio helpt je daarbij.
- Inventariseer je apparatuur. Maak twee lijstjes: wat moet blijven draaien bij uitval (pc, schermen, opslag) en wat moet vooral schoon klinken (interface, monitoren, outboard, synths).
- Sluit de conditioner aan op de wandcontactdoos. Verdeel je audio-apparatuur over de juiste groepen. Zet versterkers en actieve monitoren op de groep voor hoge stroomvraag als die er is.
- Sluit de UPS apart aan op de wandcontactdoos. Je studio-pc, schermen en externe schijven gaan op de accu-gevoede uitgangen.
- Koppel de UPS aan je computer. Installeer de software van de fabrikant en stel in dat de computer automatisch afsluit na een vast aantal minuten op accu.
- Houd één aardpunt aan. Zet conditioner en UPS op dezelfde groep, of in elk geval op hetzelfde aardpunt. Zo voorkom je een nieuwe grondlus tussen pc en interface.
- Test de opstelling. Trek de stekker van de UPS uit de muur terwijl alles aanstaat. Blijft je pc draaien zonder te zoemen en hoor je geen extra ruis in je monitoren? Dan zit het goed.
Hoor je na deze stappen nog brom, kijk dan naar je signaalbekabeling. Met balanced verbindingen werk je een stuk ruisvrijer. In ons artikel over elektriciteit optimaliseren voor zuivere studiokwaliteit vind je meer praktische maatregelen.

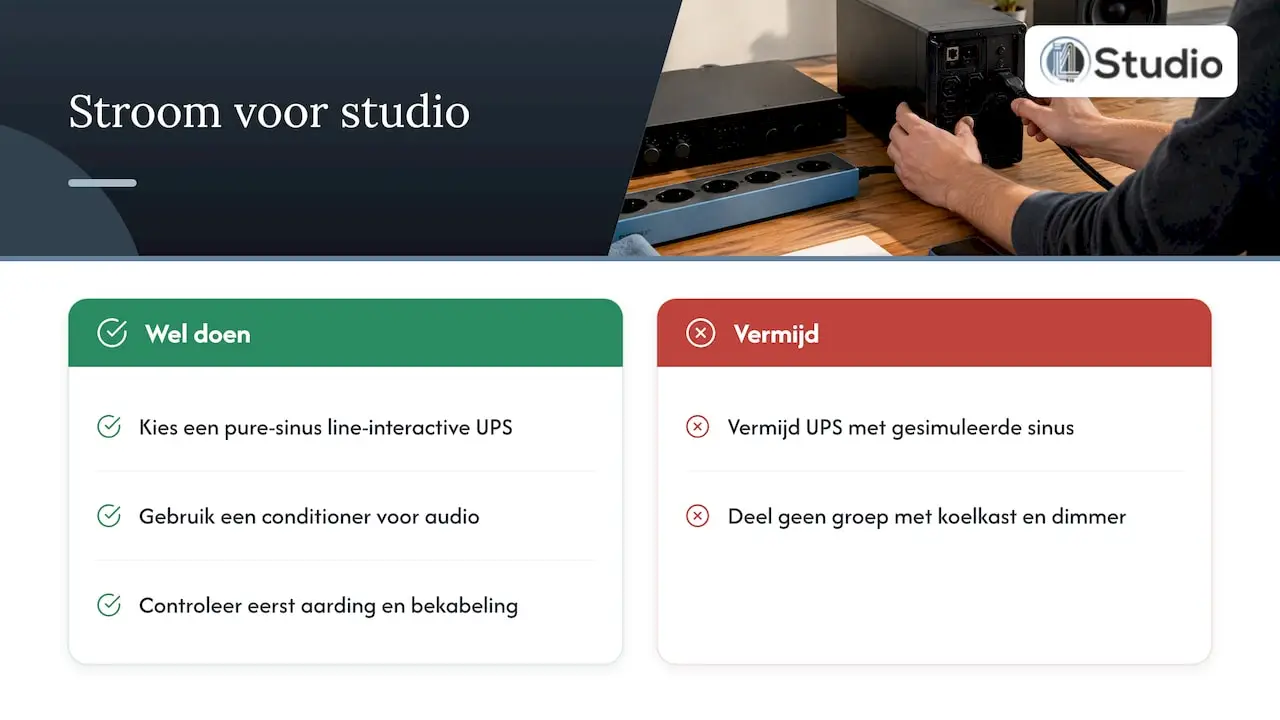

Onze kijk: stabiliteit begint bij de stroom
Bij I4studio bouwen we studio-pc’s op maat met één doel: een systeem dat stabiel draait met lage latentie, sessie na sessie. Stroom is daarin een onderschatte schakel. Een zorgvuldig geconfigureerde DAW-machine verliest zijn voordeel als hij aan een goedkope UPS met gesimuleerde sinus hangt. Hetzelfde geldt als de voeding een vervuilde groep deelt met een koelkast en een dimmer.
Onze ervaring: de meeste klanten hebben geen duur online systeem nodig. Het grootste deel van de problemen los je op met drie dingen: een goede line-interactive UPS met pure sinus voor de computer, een conditioner voor de audioketen en een nette aarding. Een online UPS adviseren we pas als het net aantoonbaar onrustig is, of als de studio commercieel draait en uitval echt geld kost. En we kijken altijd eerst naar aarding en bekabeling, want daar zit de brom vaker dan in het stopcontact.
Twijfel je wat jouw opstelling nodig heeft? Vertel ons welke apparatuur je gebruikt, dan denken we mee over hardware en stroom als één geheel.
— harold
Stel je studio compleet samen
Toe aan een nieuwe werkplek? Dan begint het bij een computer die gebouwd is voor audio en video. Onze maatwerk studio-pc’s zijn er vanaf € 1.099, afgestemd op jouw DAW, plug-ins of montagesoftware. Je vindt bij ons ook audio-interfaces, zoals de Universal Audio Volt 876 USB Recording Studio, studiomonitoren en microfoons. Daarnaast hebben we een ruime keuze in studio-apparatuur, van studiomeubels tot accessoires. Klinkt je ruimte nog niet zoals je wilt? Dan helpen we je met akoestische panelen en advies.
Veelgestelde vragen
Heb ik nog een piekbeveiliging nodig als ik een UPS heb?
De meeste goede UPS’en hebben ingebouwde piekbeveiliging op hun uitgangen. Voor je computer is dat meestal genoeg. Voor je audio-apparatuur is een aparte conditioner met filtering en gescheiden groepen wel zinvol, omdat een UPS daar niet voor ontworpen is.
Kan ik een line conditioner achter een UPS aansluiten?
Dat kan, maar het is zelden de handigste route. Je belast de UPS dan met al je audio-apparatuur, waardoor er minder looptijd overblijft voor je computer. In de praktijk werken twee parallelle lijnen beter: conditioner en UPS elk aan de wandcontactdoos, op hetzelfde aardpunt.
Is een online UPS stiller voor mijn opnames?
Niet per se. Een online UPS levert een zeer stabiele uitgang, maar heeft door de continue conversie vaak een hoorbare ventilator. Zet hem buiten je opnameruimte, of kies een line-interactive model als geluid voor jou zwaarder weegt.
Lost een power conditioner brom op?
Soms. Een conditioner vermindert netruis en kan storing tussen digitale en analoge apparatuur beperken. Brom door een grondlus of ongebalanceerde kabels lost hij niet op. Daarvoor moet je aarding en bekabeling aanpakken.
Hoeveel vermogen moet mijn UPS hebben?
Tel het werkelijke verbruik in watt op van alles wat op de accu moet: pc, schermen en opslag. Kies een UPS met ruime marge boven dat totaal. Zo draait hij niet op zijn limiet en heb je genoeg tijd om netjes af te sluiten.
Bronnen
- PowerVar: The Distinction Between a UPS and a Power Conditioner
- Eaton: Choosing the optimal UPS topology
- APC: Technical Comparison of On-line vs. Line-interactive UPS designs
- Sikich: Understanding Line Interactive and Online UPS Devices
